Bits du registre d'état du système de redondance d'UC
Le registre d'état du système de redondance d'UC, à savoir le mot système %SW61, est en lecture seule. Il est utilisé pour surveiller l'état actuel des UC primaire et redondante sur la machine.
L'UC primaire et l'UC redondante/locale possèdent leur propre copie du registre d'état. Celui-ci n'est pas transféré de l'UC primaire à l'UC redondante. Chaque automate actualise son registre d'état local en fonction des informations échanges entre les deux automates.

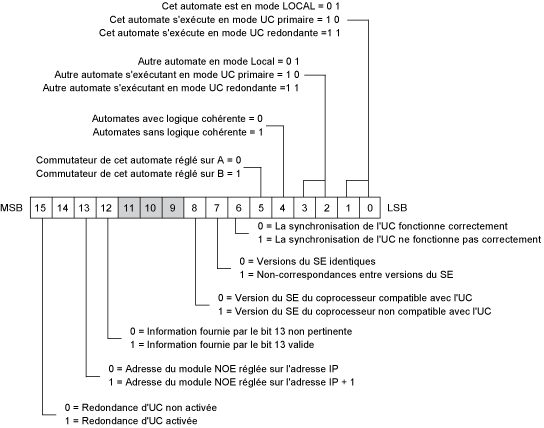

L'illustration ci-dessous indique les options de fonctionnement fournies par le registre d'état :
Bits système %SW61.0 à %SW61.3
Ces quatre bits affichent les états des automates local et distant.
Etat de l'automate local :
-
%SW61.1 = 0 et %SW61.0 = 1 : l'automate local est en mode Local.
-
%SW61.1 = 1 et %SW61.0 = 0 : l'automate local s'exécute en tant qu'UC primaire.
-
%SW61.1 = 1 et %SW61.0 = 1 : l'automate local s'exécute en tant qu'UC redondante.
Etat de l'automate distant :
-
%SW61.3 = 0 et %SW61.2 = 1 : l'automate distant est en mode local.
-
%SW61.3 = 1 et %SW61.2 = 0 : l'automate distant s'exécute en tant qu'UC primaire.
-
%SW61.3 = 1 et %SW61.2 = 1 : l'automate distant s'exécute en tant qu'UC redondante.
-
%SW61.3 = 0 et %SW61.2 = 0 : l'automate distant est inaccessible.
%SW61.4 = 1 signifie qu'une différence d'application a été détectée entre l'UC primaire et l'UC redondante.
%SW61.4 dépend du réglage de %SW60.3 sur 1.
NOTE : Les mêmes informations sont disponibles dans %SW68.1.
%SW61.5 identifie l'ordre transmis par le coprocesseur au démarrage.
L'ordre dépend de la plage d'adresses MAC.
-
Si la désignation A/B est A, alors %SW61.5 = 0.
-
Si la désignation A/B est B, alors %SW61.5 = 1.
NOTE : l'écran de l'automate est A ou B.
%SW61.6 indique si la liaison de synchronisation d'UC entre les deux automates est valide.
Si %SW61.6 = 0, la liaison de synchronisation d'UC fonctionne correctement et le contenu de %SW61.5 est pertinent.
Si %SW6.1.6 = 1, la liaison de synchronisation d'UC ne fonctionne pas correctement et le contenu de %SW61.5 n'est pas pertinent car les deux adresses MAC ne peuvent pas être comparées.
%SW61.7 indique si les systèmes d'exploitation des automates primaire et redondant sont identiques.
Si %SW61.7 = 0, les versions des systèmes d'exploitation des automates primaire et redondant sont identiques :
-
UC
-
Coprocesseurs
-
CRP Ethernet
Si %SW61.7 = 1, il existe au moins une différence de version entre le système d'exploitation des automates primaire et redondant :
-
UC
-
Coprocesseurs
-
CRP Ethernet
Si %SW61.8 = 0, les deux coprocesseurs ont la même version de système d'exploitation.
Si %SW61.8 = 1, les deux coprocesseurs n'ont pas la même version de système d'exploitation.
Bits système %SW61.12 et 13
Si %SW61.12 = 1, %SW61.13 indique l'adresse d'un NOE/NOC :
-
Si %SW61.13 = 1, l'adresse est l'adresse IP configurée +1.
-
Si %SW61.13 = 0, l'adresse est l'adresse IP configurée.
Si %SW61.12 = 0, %SW61.13 n'est pas pertinent.
%SW61.15 indique l'activité de redondance d'UC du coprocesseur :
Si %SW61.15 = 1, le coprocesseur est correctement configuré et fonctionne correctement.
Si %SW61.15 = 0, le coprocesseur ne fonctionne pas correctement.
