REV_XFER
Traduction de la notice originale
A propos de nous
Description de la fonction
Cet EFB vous permet d'utiliser la fonction de redondance d'UC. Il parcourt (avec les autres EFB de redondance d'UC) la configuration des automates Quantum à la recherche des composants qui lui sont nécessaires. Ces composants correspondent à du matériel réellement connecté.
L'EFB REV_XFER permet d'envoyer deux registres (%SW62/63) de l'automate redondant vers l'automate primaire. Les deux registres EFB sont utilisés par le programme d'application (dans la première section) pour enregistrer les informations du diagnostic.
La fonction REV_XFER ne peut être utilisée que dans la première section exécutable du projet. Les adresses de paramètre TO_REV1 et TO_REV2 doivent se trouver dans la zone de non-transfert pour éviter d'être remplacées par l'UC primaire.
NOTE : lorsque l'automate est en mode local, aucune donnée n'est envoyée lors du transfert inverse, car la condition de redondance d'UC n'est plus valide.
EN et ENO sont projetés en tant que paramètres supplémentaires.

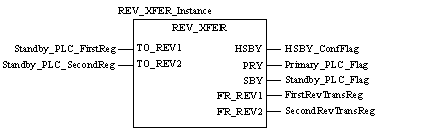

Représentation en FBD
Représentation :

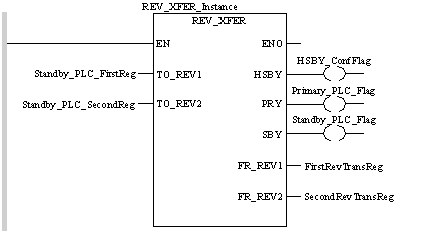

Représentation en LD
Représentation :
Représentation en IL
Représentation :
CAL REV_XFER_Instance (TO_REV1:=Standby_PLC_FirstReg,
         TO_REV2:=Standby_PLC_SecondReg, HSBY=>HSBY_ConfFlag,
         PRY=>Primary_PLC_Flag, SBY=>Standby_PLC_Flag,
         FR_REV1=>FirstRevTransReg,
         FR_REV2=>SecondtRevTransReg)
Représentation en ST
Représentation :
REV_XFER_Instance (TO_REV1:=Standby_PLC_FirstReg,
         TO_REV2:=Standby_PLC_SecondReg, HSBY=>HSBY_ConfFlag,
         PRY=>Primary_PLC_Flag, SBY=>Standby_PLC_Flag,
         FR_REV1=>FirstRevTransReg,
         FR_REV2=>SecondtRevTransReg);
Description des paramètres
Description des paramètres d'entrée :
Paramètre
Type de données
Description
TO_REV1
INT
Décrit le premier registre de transfert inverse si l'automate est l'automate redondant. Les données de ce registre sont transférées de l'UC redondante vers l'UC primaire à chaque scrutation.
TO_REV2
INT
Décrit le second registre de transfert inverse si l'automate est l'UC redondante. Les données de ce registre sont transférées de l'UC redondante vers l'UC primaire à chaque scrutation.
Description des paramètres de sortie :
Paramètre
Type de données
Description
HSBY
BOOL
1 = Il s'agit d'une configuration de redondance d'UC.
0 = Il ne s'agit pas d'une configuration de redondance d'UC.
PRY
BOOL
1 = Cet automate est l'automate de l'UC primaire.
0 = Cet automate n'est pas l'automate de l'UC primaire.
SBY
BOOL
1 = Cet automate est l'automate de l'UC redondante.
0 = Cet automate n'est pas l'automate de l'UC redondante.
FR_REV1
INT
Contenu du premier registre de transfert inverse %SW62. Sortie uniquement si HSBY = 1.
FR_REV2
INT
Contenu du second registre de transfert inverse %SW63. Sortie uniquement si HSBY = 1.
