HSBY_ST
Traduction de la notice originale
A propos de nous
Description de la fonction
Cet EFB vous permet d'utiliser la fonction de redondance d'UC. Il parcourt (avec les autres EFB de redondance d'UC) la configuration des automates Quantum à la recherche des composants qui lui sont nécessaires.
Ces composants correspondent à du matériel réellement connecté. Par conséquent, il est impossible de garantir que cet EFB se comportera comme convenu sur les simulateurs.
Cet EFB permet de lire le registre d'état du système de redondance d'UC CEI, à savoir %SW61. En l'absence de configuration de redondance d'UC, la sortie HSBY est mise à 0.
EN et ENO peuvent être configurés comme paramètres supplémentaires.

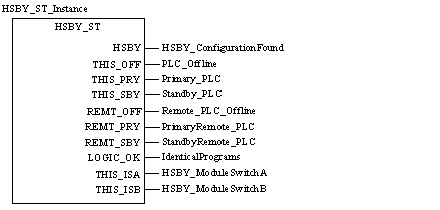

Représentation en FBD
Représentation :

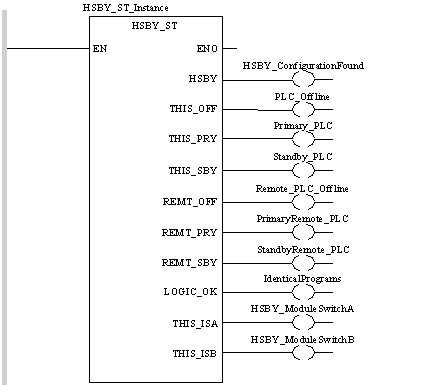

Représentation en LD
Représentation :
Représentation en IL
Représentation :
CAL HSBY_ST_Instance (HSBY=>HSBY_ConfigurationFound,
         THIS_OFF=>PLC_Offline, THIS_PRY=>Primary_PLC,
         THIS_SBY=>Standby_PLC,
         REMT_OFF=>Remote_PLC_Offline,
         REMT_PRY=>PrimaryRemote_PLC,
         REMT_SBY=>StandbyRemote_PLC,
         LOGIC_OK=>IdenticalPrograms,
         THIS_ISA=>HSBY_ModuleSwitchA,
         THIS_ISB=>HSBY_ModuleSwitchB)
Représentation en ST
Représentation :
HSBY_ST_Instance (HSBY=>HSBY_ConfigurationFound,
         THIS_OFF=>PLC_Offline, THIS_PRY=>Primary_PLC,
         THIS_SBY=>Standby_PLC,
         REMT_OFF=>Remote_PLC_Offline,
         REMT_PRY=>PrimaryRemote_PLC,
         REMT_SBY=>StandbyRemote_PLC,
         LOGIC_OK=>IdenticalPrograms,
         THIS_ISA=>HSBY_ModuleSwitchA,
         THIS_ISB=>HSBY_ModuleSwitchB);
Description des paramètres
Description des paramètres de sortie :
Paramètre
Type de données
Signification
HSBY
BOOL
1 = Configuration de redondance d'UC trouvée
0 = Configuration de redondance d'UC introuvable
THIS_OFF
BOOL
1 = Cet automate est en mode Local.
0 = Cet automate n'est pas en mode Local.
THIS_PRY
BOOL
1 = Cet automate est l'automate primaire.
0 = Cet automate n'est pas l'automate primaire.
THIS_SBY
BOOL
1 = Cet automate est l'automate redondant.
0 = Cet automate n'est pas l'automate redondant.
REMT_OFF
BOOL
1 = L'autre automate (redondant) est en mode LOCAL.
0 = L'autre automate (redondant) n'est pas en mode LOCAL.
REMT_PRY
BOOL
1 = L'autre automate est l'automate primaire.
0 = L'autre automate n'est pas l'automate primaire.
REMT_SBY
BOOL
1 = L'autre automate est l'automate redondant.
0 = L'autre automate n'est pas l'automate redondant.
LOGIC_OK
BOOL
1 = Les programmes sont identiques sur les deux automates et la non-correspondance des applications est active.
0 = Les programmes diffèrent.
THIS_ISA
BOOL
1 = Parmi les deux UC du système de redondance d'UC, cet automate sélectionne celle associée à l'adresse IP inférieure. Il s'agit de l'UC A.
0 = Il ne s'agit pas de l'UC A.
THIS_ISB
BOOL
1 = Parmi les deux UC du système de redondance d'UC, cet automate sélectionne celle associée à l'adresse IP supérieure. Il s'agit de l'UC B.
0 = Il ne s'agit pas de l'UC B.
