HSBY_RD
Traduction de la notice originale
A propos de nous
Description de la fonction
Cet EFB vous permet d'utiliser la fonction de redondance d'UC. Il parcourt (avec les autres EFB de redondance d'UC) la configuration des automates Quantum à la recherche des composants qui lui sont nécessaires.
Ces composants correspondent à du matériel réellement connecté. Par conséquent, il est impossible de garantir que cet EFB se comportera comme convenu sur les simulateurs.
L'EFB HSBY_RD examine le mot système %SW60 pour vérifier la présence d'une configuration de redondance d'UC :
EN et ENO peuvent être configurés comme paramètres supplémentaires.

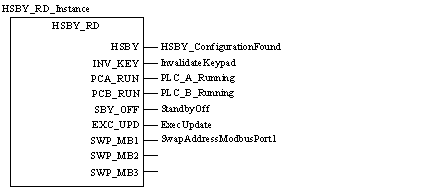

Représentation en FBD
Représentation :

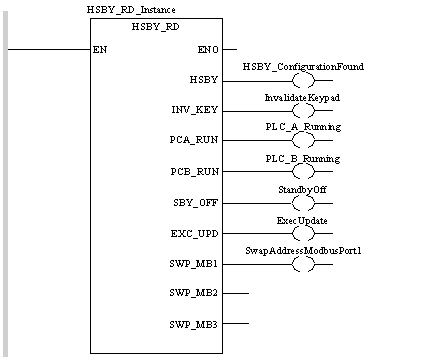

Représentation en LD
Représentation :
Représentation en IL
Représentation :
CAL HSBY_RD_Instance (HSBY=>HSBY_ConfigurationFound,
        INV_KEY=>InvalidateKeypad, PCA_RUN=>PLC_A_Running,
        PCB_RUN=>PLC_B_Running, SBY_OFF=>StandbyOff,
        EXC_UPD=>ExecUpdate, SWP_MB1=>SwapAddressModbusPort1)
Représentation en ST
Représentation :
HSBY_RD_Instance (HSBY=>HSBY_ConfigurationFound,
        INV_KEY=>InvalidateKeypad, PCA_RUN=>PLC_A_Running,
        PCB_RUN=>PLC_B_Running, SBY_OFF=>StandbyOff,
        EXC_UPD=>ExecUpdate,
        SWP_MB1=>SwapAddressModbusPort1);
Description des paramètres
Description des paramètres de sortie :
Paramètre
Type de données
Signification
HSBY
BOOL
1 = Configuration de redondance d'UC trouvée
0 = Configuration de redondance d'UC introuvable
INV_KEY
BOOL
1 = Le sous-menu du bouton de l'automate du système de redondance d'UC est désactivé.
0 = Le sous-menu du bouton de l'automate du système de redondance d'UC n'est pas désactivé.
PCA_RUN
BOOL
Pour l'automate du rack local avec l'UC A du système de redondance d'UC :
1 = Le registre de commande est sélectionné pour le mode RUN.
0 = Le registre de commande est sélectionné pour le mode LOCAL.
PCB_RUN
BOOL
Pour l'automate du rack local avec l'UC B du système de redondance d'UC :
1 = Le registre de commande est sélectionné pour le mode RUN.
0 = Le registre de commande est sélectionné pour le mode LOCAL.
SBY_OFF
BOOL
1 = ???
0 = L'automate redondant passe en mode LOCAL dès que les deux automates reçoivent un programme différent.
EXC_UPD
BOOL
1 = Le système d'exploitation de l'automate redondant peut être mis à jour alors que l'automate primaire est en cours d'exécution.
0 = ???
(Une fois le système d'exploitation mis à jour, l'automate redondant repasse en mode CONNECTE.)
SWP_MB1
BOOL
Conséquence d'un basculement pour les ports Modbus 1 :
1 = Aucune permutation des adresses
0 = Permutation des adresses
SWP_MB2
BOOL
Non utilisé. Réservé.
SWP_MB3
BOOL
Non utilisé. Réservé.
