Topologie d'E/S distribuées Ethernet

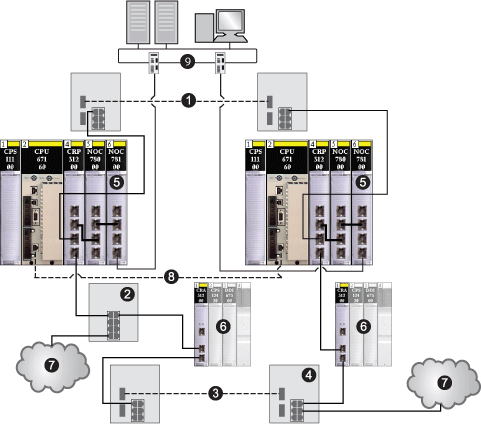

Un système de redondance d'UC Quantum (Quantum Hot Standby) contrôle les équipements d'E/S distribuées à l'aide de modules Ethernet 140 NOE 771 •1 ou 140 NOC 78 •1. Voici un exemple de système de redondance d'UC Quantum EIO, montant des modules de communication d'E/S distribuées 140NOC78000 prenant en charge des équipements d'E/S distribuées et des modules de communication de contrôle 140NOC78100 assurant la transparence entre un et le . Sont également affichés des modules adaptateurs d'E/S distantes Ethernet 140CRA31200, qui gèrent les stations. Les modules adaptateurs BMXCRA312•0 servent également à prendre en charge des stations d'E/S distantes Ethernet Modicon X80. Pour plus d'informations sur ces modules adaptateurs, reportez-vous au document Quantum EIO – Modules d'E/S distantes – Guide d'installation et de configuration.
1
Câble en fibre optique utilisé entre deux commutateurs double anneau (DRS) pour étendre la distance au-delà de 100 m entre les contrôleurs de redondance d'UC (Hot Standby) (facultatif)
2
Commutateur double annneau connectant un nuage d'E/S distribuées à l'anneau principal
3
Câble en fibre optique utilisé entre deux commutateurs double anneau pour étendre la distance entre deux stations d'E/S distantes
4
Commutateur double annneau connectant un nuage d'E/S distribuées à l'anneau principal
5
Racks locaux principal et secondaire (contenant le contrôleur, le module d'alimentation, un module de communication d'E/S distantes 140CRP31200, un module de communication d'E/S distribuées 140NOC78000 et un module de communication de commande 140NOC78100)
6
Stations d'E/S distantes (contenant le module adaptateur 140CRA31200 et les modules d'E/S)
7
Nuages d'E/S distribuées
8
Câble en fibre optique utilisé pour la liaison de synchronisation des UC pour étendre la distance au-delà de 100 m
9
Réseau de contrôle (connecté au module 140NOC78100 sur le rack local)
NOTE : En cas de basculement dans une configuration Hot Standby, les adresses IP des modules 140NOC78•00 passent de IP à IP+1.
NOTE : une configuration prédéfinie de ,
C15, est disponible pour les commutateurs qui prennent en charge une liaison en fibre optique entre les contrôleurs principal et redondant.
NOTE : La figure ci-dessus montre des modules 140NOC78•00 équipés de 4 ports Ethernet. Les modules 140 NOE 771 •1 comptent deux ports Ethernet.
NOTE :
-
Pour plus d'informations sur le module 140NOC78000, reportez-vous au document Quantum EIO – Réseau d'E/S distribuées – Guide d'installation et de configuration.
-
Pour plus d'informations sur le module 140NOC78100, reportez-vous au document Quantum EIO – Réseau de contrôle – Guide d'installation et de configuration.
Temps de rétention des stations d'E/S distribuées
Le temps de rétention de station doit être configuré pour chaque module de station dans le système de redondance d'UC :
-
pour un équipement d'E/S distribues EIP : il doit être supérieur au timeout de connexion + 3,5 s.
-
Pour les équipements d'E/S distribuées TCP Modbus, la valeur doit être :
NOTE : les équipements Schneider-Electric peuvent afficher différentes configurations de temps de rétention de station et de timeout de connexion, mais pas les équipements tiers. Ces derniers ne sont pas totalement compatibles avec un système de redondance d'UC Quantum.
Le service du module 140 NOE 771 •1 / 140NOC78•00 est toujours actif : il n'est pas lié au mode de redondance d'UC (Hot Standby).
