Présentation
Les UC du système de redondance d'UC Quantum ont deux types d'indicateurs :
  1. Ecran LCD (1)
    L'écran par défaut sert d'écran d'état de l'automate.
  2. Voyants (2)

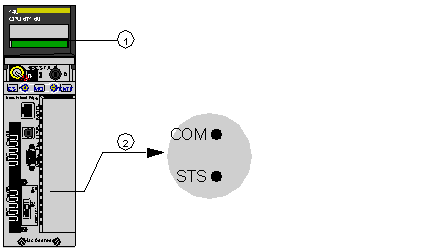

La figure ci-dessous présente les deux types d'indicateurs.
1
Ecran LCD (couvre-objectif fermé)
2
Voyants
Description des voyants
Le tableau ci-après fournit la description des voyants des UC du système de redondance d'UC Quantum.
Voyants
Indication
COM
L'UC est contrôlée par le matériel du coprocesseur ; indique une activité de l'UC primaire ou redondante
STS
L'UC est contrôlée par le micrologiciel du coprocesseur :
  • Clignotant : le système est redondant et les données sont échangées entre l'automate primaire et l'automate redondant
  • Allumé : le système n'est pas redondant ou le coprocesseur s'initialise depuis la mise sous tension jusqu'à la fin des auto-tests
  • Eteint : l'auto-test du coprocesseur a détecté des erreurs
