Configuration du type de communication Modbus Plus
|
|
|
Traduction de la notice originale
|
|
Configuration du type de communication Modbus Plus
|
|
|
Traduction de la notice originale
|
|
Etape
|
Action
|
|---|---|
|
1
|
Si ce n'est pas déjà fait, ouvrez l'éditeur de configuration du bus local.
|
|
2
|
Accédez au bus local dans la vue structurelle du navigateur de projet.
|
|
3
|
Ouvrez l'éditeur de bus local en double-cliquant dessus ou en le sélectionnant, puis en cliquant avec le bouton droit de la souris sur Ouvrir.

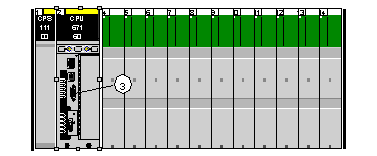

Résultats : une représentation graphique du bus local apparaît.
|
|
4
|
Pointez sur le port Modbus Plus 3.
 |
|
5
|
Double-cliquez ou cliquez avec le bouton droit de la souris sur le port Modbus Plus.

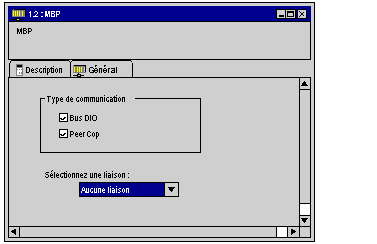

Résultats : la boîte de dialogue Sous-module apparaît. L'onglet Général s'ouvre par défaut.
 |
|
6
|
Sélectionnez un type de communication ou les deux :
|
