Dimensions des modules d'E/S analogiques HART X80

Présentation générale des modules d'E/S analogiques HART X80

Profondeur du rail DIN : la valeur dépend du type de rail DIN utilisé dans la plate-forme.

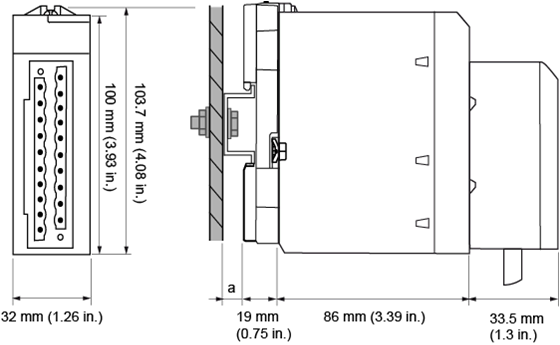

Dimensions des modules analogiques HART X80

Référence du module	Dimensions du module			Profondeur de l'installation(1)
Référence du module	Largeur	Hauteur	Profondeur	Profondeur de l'installation(1)
BMEAHI0812(H)	32 mm (1.26 in.)	103,7 mm (4.08 in.)	86 mm (3.39 in.)	119,5 mm (4.69 in.)(1)
BMEAHO0412(C)	32 mm (1.26 in.)	103,7 mm (4.08 in.)	86 mm (3.39 in.)	119,5 mm (4.69 in.)(1)
(1) Compte non tenu de la profondeur du rail DIN (a)

NOTE : Les connecteurs livrés avec les modules d'E/S analogiques HART X80 (borniers débrochables 20 broches) et les cordons préassemblés correspondants (BMXFTW*01S) ont les mêmes dimensions.

NOTE : Tenez compte des dégagements nécessaires à l'installation des câbles et à l'espacement des racks.
