Utilisez la boîte de dialogue Présentation du module pour :
-
afficher des informations statiques et descriptives du module,
-
afficher et modifier le paramètre Mode Maître logiciel du DTM de passerelle.

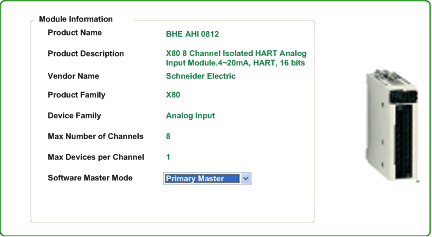

Boîte de dialogue Présentation du module BMEAHI0812 :
maître primaire ou secondaire
Deux équipements maîtres HART peuvent opérer simultanément : un maître primaire et un maître secondaire. Utilisez le paramètre Mode Maître logiciel pour déterminer la relation entre le DTM de passerelle et le multiplexeur d'E/S analogiques HART résidant dans le module :
-
Maître primaire : sélectionnez cette option si le DTM de la passerelle est le maître primaire du multiplexeur HART.
-
Maître secondaire : sélectionnez cette option si ce DTM est configuré comme maître secondaire du multiplexeur HART.
NOTE : lorsque le module est configuré comme maître secondaire :
-
les paramètres Configuration de la boîte de dialogue Informations générales sont en lecture seule ;
-
les boîtes de dialogue Table d'adresses, Etat de communication de l'hôte, Etat de l'instrument et Etat du multiplexeur ne sont pas disponibles.
