Présentation
Cette fonction permet de modifier les valeurs de forçage, de repli et d'alignement d'une ou de plusieurs voies de sorties d'un module analogique.
Les commandes disponibles sont :
Procédure
Pour modifier les valeurs à appliquer aux voies de sortie, procédez comme suit :
Etape
Action pour une voie
1
Cliquez sur l'onglet Mise au point.
2
Sélectionnez la voie dans la zone de visualisation et double-cliquez sur la case correspondante.

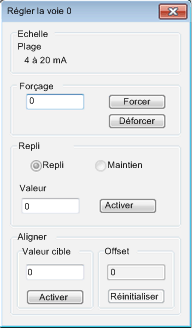

Résultat : la boîte de dialogue Régler la voie s'ouvre.
3
Placez le curseur dans le champ Forçage. Saisissez la valeur de forçage. Envoyez la commande de forçage en cliquant sur le bouton Forcer.
4
Placez le curseur dans le champ Valeur et saisissez la nouvelle valeur de repli.
Confirmez cette nouvelle valeur en cliquant sur Activer.
5
Dans la zone Alignement, placez le curseur dans le champ Valeur cible, puis saisissez une valeur cible. Confirmez votre choix en cliquant sur Activer.
6
Fermez la boîte de dialogue
