Description de l'écran de mise au point d'un module analogique

Présentation

L'onglet Mise au point affiche, en temps réel, la valeur courante et l'état de chaque voie du module.

Onglets Mise au point

Onglet Mise au point d'un module d'entrées :

Onglet Mise au point d'un module de sorties :

Paramètres

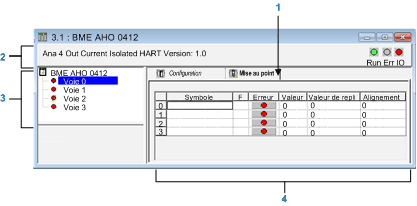

Eléments de l'onglet Mise au point :

Adresse	Elément	Fonction
1	Onglets	L'onglet au premier plan indique le mode en cours (Mise au point pour cet exemple). Chaque mode peut être sélectionné par l'onglet correspondant. Les modes suivants sont disponibles : Mise au point, accessible uniquement en mode connecté Configuration
2	Zone de module	Rappelle l'intitulé abrégé du module. La même zone contient 3 voyants qui renseignent sur l'état du module en mode connecté : RUN indique l'état de fonctionnement du module, ERR signale une erreur interne au module, I/O signale un événement externe au module ou une erreur détectée de l'application.
3	Zone Voie	Permet : de choisir la voie, d'afficher le Symbole, nom de la voie définie par l'utilisateur (à l'aide de l'éditeur de variable).
4	Zone de visualisation et commande	Affiche en temps réel la valeur et l'état de chaque voie. La colonne Symbole affiche le symbole associé à la voie lorsque celui-ci a été défini (dans l'éditeur de variables). Elle fournit un accès direct au diagnostic voie par voie lorsque celles-ci ne fonctionnent pas (signalé par le voyant de colonne erreur, qui passe au rouge). Accès au réglage des valeurs de filtrage, d'alignement et de repli des sorties. Diagnostic voie par voie lorsque celles-ci présentent une erreur détectée (signalée par le voyant intégré au bouton d'accès au diagnostic, qui devient rouge).

NOTE : les voyants et commandes non disponibles sont grisés.
