Positionnement des modules d'E/S analogiques HART eX80 dans un réseau
Vous pouvez utiliser les modules d'E/S analogiques HART eX80 comme :
-
modules d'E/S locales dans l'embase Ethernet BMEXBP••00 locale principale d'un système M580 ;
-
modules d'E/S distantes dans le rack Ethernet BMEXBP••00 principal d'une station d'E/S distantes d'un système M580 ou Quantum ;
NOTE : un module d'E/S analogiques HART eX80 ne peut être monté que dans le segment principal d'un rack local ou d'une station d'E/S distantes. Vous ne pouvez pas monter un module d'E/S analogiques HART eX80 dans un rack d'extension.
Les modules d'E/S analogiques HART eX80 prennent en charge les logiciels de gestion des ressources suivants :
-
Logiciel de gestion d'instruments FieldCare de Endress+Hauser
-
PACTware, logiciel de PACTware Consortium, disponible en téléchargement gratuit
Vous pouvez ajouter jusqu'à six modules d'E/S analogiques HART dans un rack local principal. Outre les modules d'E/S, le rack local comprend les composants suivants :
-
un rack BMEXBP••00,
-
une UC BMEP58•0•0.

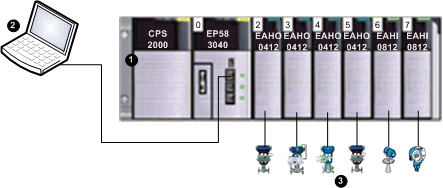

Exemple d'installation d'un rack local :
1
Rack local contenant une UC BMEP583040, une alimentation et six modules d'E/S
2
PC de maintenance fonctionnant comme maître primaire HART, connecté au rack local via un câble cuivre Ethernet
3
Instruments de terrain HART connectés aux E/S via un câblage de boucle de courant 4-20 mA
Vous pouvez ajouter jusqu'à sept modules d'E/S analogiques HART dans le rack principal d'une station d'E/S distantes. Outre les modules d'E/S, le rack d'E/S distantes comprend les composants suivants :

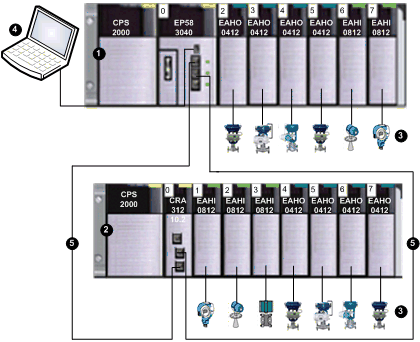

Exemple de rack local avec station d'E/S distantes :
1
Rack local contenant une UC BMEP583040, une alimentation et six modules d'E/S
2
Station distante contenant un adaptateur BMECRA31210 et sept modules d'E/S
3
Instruments de terrain HART connectés aux E/S via un câblage de boucle de courant 4-20 mA
4
PC de maintenance fonctionnant comme maître primaire HART, connecté au rack local via un câble cuivre Ethernet
5
Anneau principal d'E/S distantes
