Présentation
Les modules d'E/S analogiques sont alimentés par le bus du rack. Ils s'installent et se désinstallent sans avoir à mettre le rack hors tension.
Les opérations de mise en place (installation, montage et démontage) sont détaillées ci-après.
Avant d'installer un module
Avant d'installer un module, retirez le cache de protection du connecteur du module situé sur le rack.
DANGER
RISQUE D'ELECTROCUTION, D'EXPLOSION OU D'ECLAIR D'ARC ELECTRIQUE
Avant de monter/démonter des modules :
  • vérifiez que le bornier est connecté à la barre de blindage ;
  • mettez les capteurs et préactionneurs hors tension.
Le non-respect de ces instructions provoquera la mort ou des blessures graves.
NOTE : tous les modules sont étalonnés en usine avant leur expédition.
Choix d'une embase
Installez les modules d'E/S analogiques sur l'une des embases Ethernet suivantes :
Embase
Description
BME XBP 04001
Embase Ethernet 4 emplacements
BME XBP 0400(H)1
Embase Ethernet renforcée 4 emplacements
BME XBP 08001
Embase Ethernet 8 emplacements
BME XBP 0800(H)1
Embase Ethernet renforcée 8 emplacements
BME XBP 12001, 2
Embase Ethernet 12 emplacements
BME XBP 1200(H)1, 2
Embase Ethernet renforcée 12 emplacements
1. Les emplacements réservés suivants ne peuvent pas accueillir de module :
  • Dans un rack local, les emplacements 0 et 1 sont réservés à l'UC.
  • Dans une station d'E/S distantes, l'emplacement 0 est réservé à un module adaptateur BME CRA 312 10.
2. Les emplacements 2, 8, 10 et 11 ne peuvent pas accueillir de module, car ils sont réservés aux modules de communication de passerelle.
Les modules analogiques HART peuvent s'installer dans tous les emplacements de l'embase, à l'exception des emplacements réservés mentionnés en bas du tableau ci-dessus.
L'alimentation est fournie par le bus situé au fond du rack (3,3 V et 24 V).
Installation

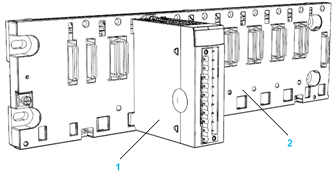

La figure ci-dessous montre un module d'E/S analogiques HART monté sur le rack.
Le montage comprend les composants suivants :
Numéro
Description
1
Module à bornier 20 broches
2
Embase Ethernet 8 emplacements
Installation du module sur le rack
Pour monter des modules d'E/S analogiques dans l'embase, procédez comme suit :
Etape
Action
Illustration
1
Positionnez les deux ergots de guidage situés à l'arrière du module (partie inférieure) dans les emplacements correspondants du rack.
NOTE : avant de positionner les ergots, retirez le cache de protection.
Etapes 1 et 2
2
Faites pivoter le module vers le haut du rack de façon à plaquer le module sur le fond du rack. Il est alors maintenu en place.
3
Serrez la vis d'assemblage pour maintenir le module en place sur le rack.
Couple de serrage : 0,4 à 1,5 N•m (0,30 à 1,10 lbf-ft).
Etape 3
