Généralités
La gamme Modicon M340 est composée de modules d'entrées/sorties TOR et analogiques.
Entrées/sorties TOR
Une large gamme de modules d'entrées/sorties TOR permet de s'adapter aux mieux à vos besoins. Ces modules se différencient par les caractéristiques suivantes :
Caractéristiques
Description
Modularité
  • 8 voies
  • 16 voies
  • 32 voies
  • 64 voies
Type d'entrées
  • Modules avec entrées à courant continu (24 V cc et 48 V cc)
  • Modules avec entrées à courant alternatif (24 V ca, 48 V ca et 120 V ca)
Type de sorties
  • Modules avec sorties à relais
  • Modules avec sorties statiques à courant continu (24 V cc/0,1 A - 0,5 A - 3 A)
  • Modules avec sorties statiques à courant alternatif (24 V ca/240 V ca/3 A)
Type de connectique
  • Borniers 20 points
  • Connecteurs de type 40 points permettant le raccordement aux capteurs et aux pré-actionneurs par l'intermédiaire du système de précâblage TELEFAST 2
La figure suivante représente un module d'entrées/sorties TOR avec connecteurs 40 points :

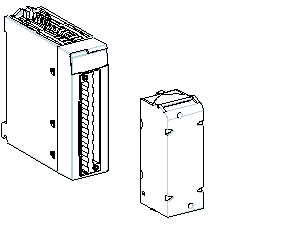

La figure suivante représente un module d'entrées/sorties TOR avec bornier 20 points :
Entrées/sorties analogiques
Une large gamme de modules d'entrées/sorties analogiques permet de s'adapter aux mieux à vos besoins. Ces modules se différencient par les caractéristiques suivantes :
Caractéristiques
Description
Modularité
  • 2 voies
  • 4 voies
Performances et gammes de signaux proposés
  • Tension/courant
  • Thermocouple
  • Thermosonde
Type de connectique
  • Borniers 20 points
  • Connecteurs de type 40 points permettant le raccordement aux capteurs et aux pré-actionneurs par l'intermédiaire du système de précâblage TELEFAST 2
La figure suivante représente un module d'entrées/sorties analogique avec un connecteur 40 points :
La figure suivante représente un module d'entrées/sorties analogique avec bornier 20 points :
