Une prise est nécessaire à chaque extrémité du câble principal afin de permettre le branchement du câble principal et du câble de dérivation. Chaque prise comprend une résistance de terminaison interne qui peut être connectée à l'aide de deux cavaliers. Les deux cavaliers sont livrés avec la prise mais ne sont pas installés. Vous devez installer les cavaliers au niveau des prises des extrémités d'un câble pour obtenir l'impédance de terminaison correcte pour le réseau. Les cavaliers des prises de sites en ligne doivent être retirés. L'impédance est maintenue indépendamment du fait qu'un équipement d'abonné soit connecté au câble de dérivation ou non. Tout connecteur peut être déconnecté de son équipement sans affecter l'impédance du réseau.

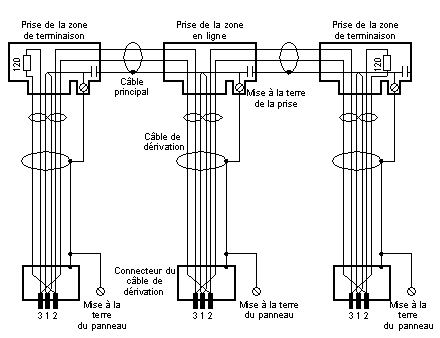

Le schéma suivant montre la connexion d'un réseau Modbus Plus avec résistances de terminaison et mise à la terre.
Mise à la terre au niveau de la prise
Chaque prise dispose d'une vis de mise à la terre pour une connexion à la terre du panneau du site. Les câbles de station Schneider Electric sont livrés avec une cosse de mise à la terre. Cette cosse doit être fermement soudée ou sertie au câble et connectée à la vis de terre de la prise.

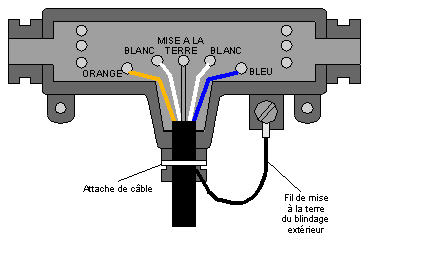

Le schéma suivant montre un câble de dérivation connecté et mis à la terre avec une prise.
L'extrémité de l'équipement abonné du câble de dérivation dispose d'une cosse qui doit être connectée à la terre du panneau de l'équipement abonné. Le câble réseau doit être mis à la terre via cette connexion à chaque site abonné, même lorsque l'équipement abonné est absent. Le point de mise à la terre ne doit pas rester ouvert. Aucune autre méthode de mise à la terre ne peut être utilisée.
Mise à la terre au niveau du panneau de l'équipement
Les câbles de station du réseau Modbus Plus doivent être connectés au rack par un raccordement à la terre. La liaison est établie au moyen d'une boucle métallique de serrage qui relie le blindage du câble au point de mise à la terre.
L'illustration suivante montre la mise à la terre Modbus Plus au niveau du panneau de l'équipement.
NOTE : Pour respecter la conformité CE avec la directive européenne CEM (89/336/CEE), les câbles de station Modbus Plus doivent être installés conformément à ces instructions.
Préparation du câble pour la mise à la terre
Le tableau suivant montre les étapes de préparation du câble pour la mise à la terre.
|
Etape
|
Action
|
|
1
|
Déterminez la distance entre le connecteur de fin de câble et le point de mise à la terre souhaité sur le rack ou le panneau.
|
|
2
|
Dénudez la gaine externe du câble.
Remarque : Gardez à l'esprit que la distance maximale autorisée entre le point de mise à la terre et le connecteur de fin de câble est de 30 cm (11,8 in).
|
|
3
|

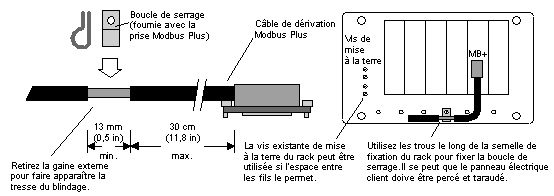

Retirez 13-25 mm (0,5 à 1 in) de la gaine externe du câble pour dégager la tresse blindée comme le montre la figure ci-dessus.
|
|
4
|
Si le panneau dispose d'un point de mise à la terre adapté au montage de la bride de serrage du câble, installez-la à ce point.
|
