Affectation d'une station d'E/S Quantum locale
Traduction de la notice originale
A propos de nous
Description
Utilisez la boite de dialogue suivante pour affecter une station d'E/S Quantum locale existante à un nouveau module.
Insertion d'un module (local)
Le tableau suivant décrit les étapes requises pour l'insertion d'un module dans une station locale.
Etape
Opération
1
Appelez l'éditeur de bus.
2
Marquez un emplacement libre dans la station locale (bouton gauche de la souris).
3
Déplacez le pointeur de la souris sur l'emplacement marqué.
4

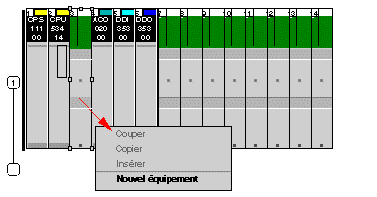

Cliquez sur le bouton droit de la souris.
Résultat : Un menu contextuel apparaît
5
Sélectionner Nouvel équipement
Résultat : Une fenêtre apparaît et indique les modules disponibles.
6
Sélectionnez le module souhaité dans la catégorie respective du catalogue Matériel.

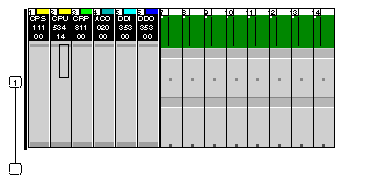

Résultat : Le nouveau module est inséré dans l'emplacement vide de la station locale.
