Alimentation CC et mise à la terre
Traduction de la notice originale
A propos de nous
Système alimenté en 24 V cc

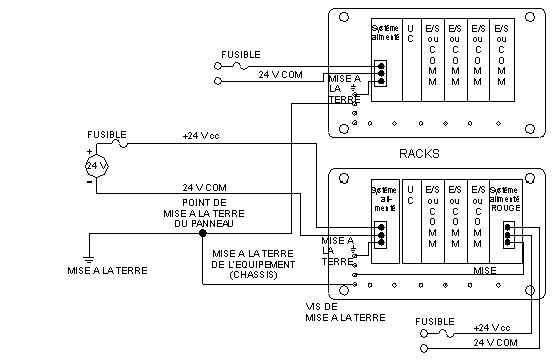

La figure suivante représente un système alimenté en 24 V cc.
NOTE : Il est recommandé de mettre à la terre l'alimentation 24 V cc.
Système alimenté en 24 V cc pour conformité CE

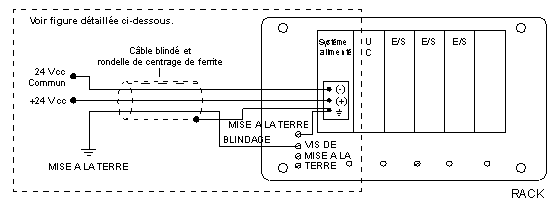

La figure suivante montre un système alimenté en courant 3 A, 24 V cc pour conformité CE.
ATTENTION
NON CONFORMITE A LA MARQUE CE
Les modules 140 CPS 211 00, 140 CRA 211 20 et 140 CRA 212 20 doivent être installés conformément à la directive européenne sur la compatibilité électromagnétique (CEM) (89/336/CEE) et la directive sur les basses tensions (73/23/CEE).
Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels.
Figure détaillée en 24 V cc

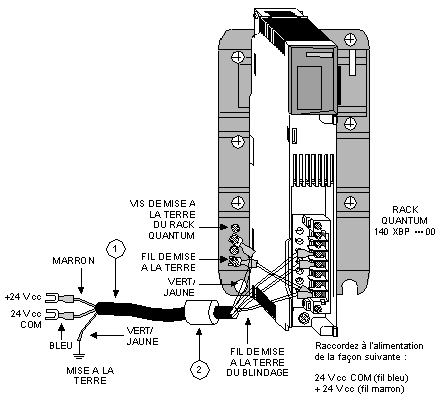

La figure suivante montre l'installation détaillée d'un système alimenté en courant 3 A, 24 V cc pour conformité CE.
NOTE : Pour plus de détails sur les schémas de câblage, reportez-vous à la section Modules d'alimentation.
Nomenclature
Repère de la nomenclature
Fournisseur (ou équivalent)
Référence
Description
Instruction
1
Offlex Series 100cy
35005
Prolongateur secteur
Arrêtez le blindage au niveau de la borne de terre de l'alimentation.
2
Sreward
Fairite
28 BO686-200
2643665702
Rondelle de centrage de ferrite
Montez la rondelle contre le filtre et fixez-la avec une attache de câble à chaque extrémité.
Système alimenté en 125 V cc

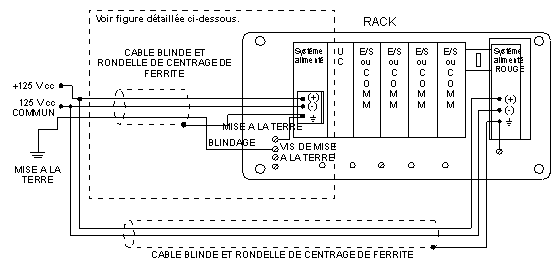

La figure suivante montre le système alimenté en courant 125 V cc pour conformité CE.
ATTENTION
NON CONFORMITE A LA MARQUE CE
Les modules 140 CPS 511 00 et 140 CPS 524 00 doivent être installés conformément à la directive européenne sur la compatibilité électromagnétique (CEM) (89/336/CEE) et la directive sur les basses tensions (73/23/CEE).
Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels.
Figure détaillée en 125 V cc

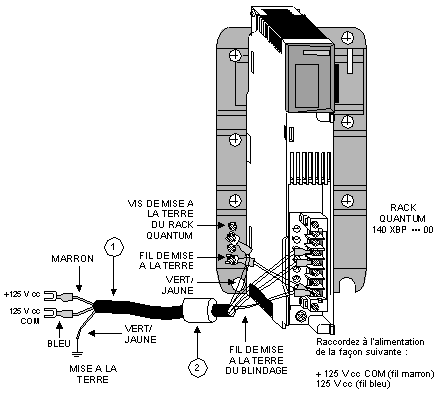

La figure suivante illustre de manière détaillée l'installation du système alimenté en 125 V cc pour conformité CE.
NOTE : Pour plus de détails sur les schémas de câblage de tous les modules d'alimentation, reportez-vous à la section Alimentations
Nomenclature
Repère de la nomenclature
Fournisseur (ou équivalent)
Référence
Description
Instruction
1
Offlex Series 100cy
35005
Prolongateur secteur
Arrêtez le blindage au niveau de la borne de terre de l'alimentation.
2
Sreward
Fairite
28 BO686-200
2643665702
Rondelle de centrage de ferrite
Montez la rondelle contre le filtre et fixez-la avec une attache de câble à chaque extrémité.
ATTENTION
CONFORMITE AVEC LES DIRECTIVES EUROPEENNES
Les modules 140 CPS 511 00 et 140 CPS 524 00 doivent être installés conformément à la directive européenne sur la compatibilité électromagnétique (CEM) (89/336/CEE) et la directive sur les basses tensions (73/23/CEE).
Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels.
