Installation et remplacement de la pile
La procédure ci-dessous décrit l'installation d'une pile.
Etape
Action
1
Retirez la bande d'isolation du pôle positif (+) de la pile avant d'insérer celle-ci dans le module. La bande sert à isoler la pile lorsqu'elle n'est pas utilisée (sur étagère).
Remarque : Lors de son expédition, la bande d'isolation est placée sur la pile installée dans le module. Retirez cette bande et réinstallez la pile avant tout fonctionnement.
2
Si une sauvegarde par une seule pile est nécessaire, installez la pile dans l'emplacement 1. Les circuits sont conçus de façon à ce que la pile 1 fournisse le courant jusqu'à son épuisement. La pile 2 (une fois installée) assume les caractéristiques de charge sans interruption. L'état de la pile est indiqué par des voyants et des octets d'état.
3
Lorsque l'automate fonctionne, les piles peuvent être remplacées à tout moment.
Remarque : Lorsque l'automate est hors tension, la pile peut être remplacée sans perte de RAM à condition qu'une deuxième pile en fonctionnement soit installée.
Pile

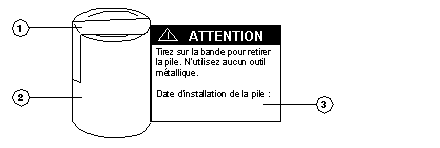

Ce schéma présente la pile.
1
Bande d'isolation
2
Pile
3
Bande d'accès
Pose/dépose d'une pile
La procédure ci-dessous indique comment mettre en place ou retirer une pile.
Etape
Action
1
Retirez la bande d'isolation de la pile neuve.
2
Si nécessaire, retirez l'ancienne pile. Retirez-la de son logement (à l'avant du module) en tirant la bande d'accès à la pile jusqu'à ce que la pile soit éjectée.
3
Remplacez-la par une pile neuve en suivant la procédure de l'étape 2 en sens inverse.
ATTENTION
DETERIORATION DE L'EQUIPEMENT
  • Utilisez des objets isolés pour supprimer ou remplacer une pile dans ce module.
  • Maintenez une polarité correcte au moment de connecter et d'insérer les piles neuves dans le module 140 XCP 900 00.
Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels.
