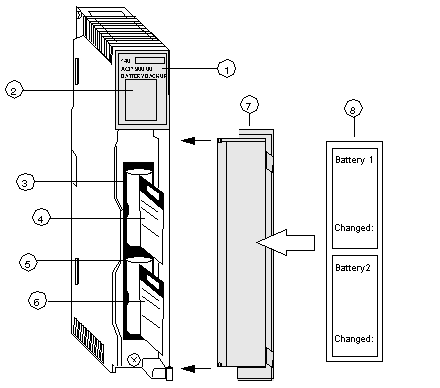

La figure ci-dessous montre les composants du module de pile.
1
Numéro du modèle, description du module, code couleur
2
Affichage voyants
3
Emplacement pile 1 (pile installée)
4
Bande d'accès à la pile (pour retrait/remplacement)
5
Emplacement pile 2 (pile installée)
6
Bande d'accès à la pile (pour retrait/remplacement)
7
Face amovible
8
Etiquette d'identification client (repliez l'étiquette et placez-la à l'intérieur de la porte)
Le module 140 XCP 900 00 fournit une alimentation de secours RAM aux modules experts. Une pile au lithium de 3,6 V non-rechargeable est fournie ; située dans l'emplacement 1 (en haut), elle est facilement accessible par l'avant du module s'il s'avère nécessaire de la remplacer.
NOTE : Une protection de sauvegarde étendue est fournie lorsqu'une deuxième pile est installée dans l'emplacement 2 (en bas).
