L'extension de rack fonctionne comme un répéteur pour les signaux de données d'un rack primaire Quantum. Etant donné que le rack secondaire n'est pas alimenté par le câble d'extension, les deux racks doivent disposer d'une alimentation propre.
L'extension de rack ne dispose pas de voyants permettant d'afficher son statut. Les voyants Active des modules du rack secondaire et leurs bits d'état de diagnostic associés indiquent un fonctionnement correct, y compris de l'extension de rack.

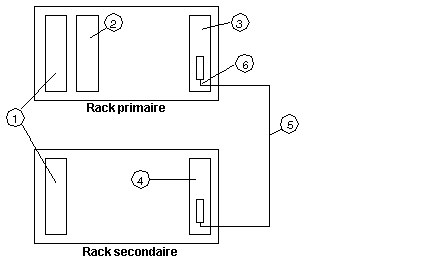

Le rack comprenant l'UC ou l'adaptateur de station d'E/S distantes est appelé "primaire" et le rack adjacent est appelé "secondaire". Chaque rack a besoin de sa propre alimentation.
1
Alimentations
2
UC ou adaptateur d'E/S distantes
3
Première extension de rack (140 XBE 100 00)
4
Deuxième extension de rack (140 XBE 100 00)
5
Câble d'extension de rack (140 XCA 717 0•)
6
Extrémité du câble désignée comme "Primaire"
NOTE : installez le câble lorsque les racks sont hors tension.
-
L'extension améliore les performances du système puisque l'UC doit desservir moins de stations d'E/S distantes.
-
Elle permet à une UC Quantum de traiter jusqu'à 27 648 E/S TOR.
-
Elle permet également de définir à l'avance de futures extensions d'E/S en laissant un emplacement d'E/S vide pour l'insertion d'un module.
-
Elle est particulièrement rentable pour les E/S locales, car elle élimine la nécessité d'avoir un module de communication et une station d'E/S distantes.
-
Elle est également économique du fait qu'elle élimine la nécessité d'une station d'E/S distantes supplémentaire.
Le tableau suivant indique les références nécessaires.
|
Extension de rack
|
140 XBE 100 00
|
|
Extension de rack (revêtement enrobant)
|
140 XBE 100 00C
|
|
Câble d'extension, 1 m (3 ft)
|
140 XCA 717 03
|
|
Câble d'extension, 2 m (6 ft)
|
140 XCA 717 06
|
|
Câble d'extension, 3 m (9 ft)
|
140 XCA 717 09
|
ATTENTION
