A l'avant de l'UC, le port Modbus est de type RJ45.
La topologie réseau est déterminée par un protocole :
-
pour RS-232, il s'agit d'une topologie point à point ;
-
pour RS-485, il s'agit d'une topologie de bus avec un processeur pour maître.
Les connexions sur RJ45 sont différentes selon le protocole sélectionné. Dans la fenêtre de configuration d'un automate Quantum 140 CPU 6•• ••, le protocole est sélectionné dans l'onglet Port Modbus.

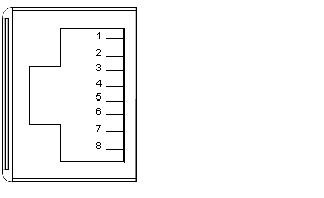

Illustration :
Le tableau suivant présente les brochages des protocoles RS-232 et RS485 :
|
Broche
|
Signal RS-232
|
Signal RS-485
|
|
1
|
DTR
|
D-
|
|
2
|
DSR
|
D+
|
|
3
|
TxD
|
|
|
4
|
RxD
|
Inutilisé
|
|
5
|
GND
|
GND
|
|
6
|
RTS
|
|
|
7
|
CTS
|
Inutilisé
|
|
8
|
GND (facultatif)
|
GND (facultatif)
|
NOTE : Pour le protocole RS-485, les broches 1 et 6 doivent être court-circuitées ainsi que les broches 2 et 3.
Pour connecter des ordinateurs PC-AT dotés d'un port RS-232 à 9 broches au port Modbus RJ45 à 8 broches du 140 CPU 651 •0, du 140 CPU 670 60, du 140 CPU 671 60, du 140 CPU 672 60 et du 140 CPU 672 61, vous devez connecter l'adaptateur 110 XCA 020 300 (9 broches/RJ45) du PC à l'aide du câble direct 110 XCA 28 202 (RJ45 8 broches à RJ45 8 broches).

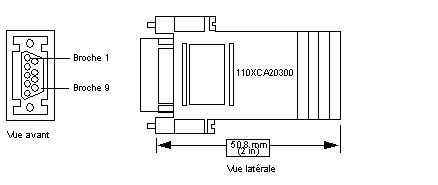

Les figures ci-dessous montrent la vue avant (gauche) et latérale (droite) de l'adaptateur à 9 broches.

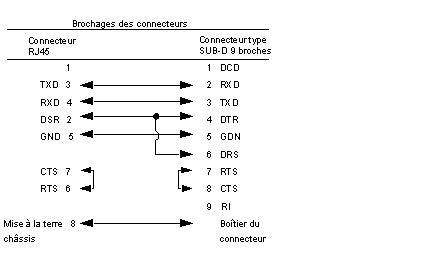

La figure ci-dessous fournit le schéma du connecteur RJ45 à 9 broches.
