Exécution des sections Quantum avec entrées/sorties décentralisées

Généralités

Les automates Quantum possèdent un système de gestion des sections spécifique. Il s’applique aux stations d’entrées/sorties décentralisées.

Ces stations sont utilisées avec les modules d'E/S distantes suivants :

140 CRA 931 00
140 CRA 932 00

Ce système permet une mise à jour des entrées/sorties décentralisées au niveau des sections assurant des temps de réaction optimums (sans attente du temps de cycle complet de la tâche pour la mise à jour des entrées/sorties).

Fonctionnement

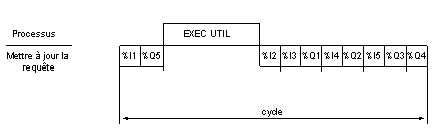

Le schéma suivant présente les phases d'E/S lorsque 5 stations d'E/S sont associées à des sections de tâche client.

%Ii

entrées de la station d'E/S n° i

%Qi

sorties de la station d'E/S n° i

numéro de station d'E/S

Description

Phase	Description
1	Requête de mise à jour : des entrées de la première station d'E/S (i=1) des sorties de la dernière station d'E/S (i=5)
2	Traitement du programme
3	Mise à jour des entrées de la première station d'E/S (i=1) Requête de mise à jour des entrées de la deuxième station d'E/S (i=2)
4	Requête de mise à jour : des entrées de la troisième station d'E/S (i=3) des sorties de la première station d'E/S (i=1)
5	Requête de mise à jour : des entrées de la quatrième station d'E/S (i=4) des sorties de la deuxième station d'E/S (i=2)
6	Requête de mise à jour : des entrées de la dernière station d'E/S (i=5) des sorties de la troisième station d'E/S (i=3)
7	Requête de mise à jour des sorties de la quatrième station d'E/S (i=4)

Réglage du temps de maintien de la station

Afin que les sorties distantes soient correctement mises à jour et afin d'éviter que les valeurs de repli ne soient appliquées, le temps de maintien défini doit être au moins le double du temps de cycle de la tâche MAST. La valeur par défaut, 300 ms, doit donc être modifiée si la période MAST est réglée sur la valeur maximum de 255 ms. L'ajustement du temps de maintien de la station doit être effectué sur toutes les stations configurées.
