Câble d'extension de bus X TSX CBY..0K
(Traduction du document original anglais)
A propos de nous
Vue d'ensemble
Ces câbles de longueur prédéterminée permettent le chaînage des racks extensibles TSX RKY..EX et véhiculent les différents signaux du bus X.
En cas d'utilisation d'un processeur Atrium, ils permettent également le raccordement entre le processeur intégré dans le PC et le premier rack de la station.
Ils sont équipés à chaque extrémité d'un connecteur SUB D 9 points mâle permettant le raccordement au connecteur SUB D 9 points femelle du rack extensible ou du processeur Atrium.
Station avec processeur TSX intégrable sur le rack

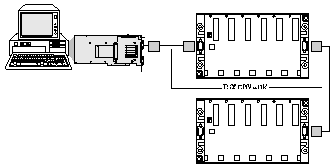

Station avec processeur Atrium intégrable dans un PC
Important :
La longueur cumulée de l'ensemble des câbles utilisés dans une station automate est limitée à 100 mètres.
ATTENTION
DETERIORATION DE L'EQUIPEMENT
Mettez tous les éléments de la station (racks, PC, etc.) hors tension avant d'insérer ou d'extraire un câble TSX CBY0K.
Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels.
Différents types de câble disponibles
Plusieurs longueurs de câbles sont proposées afin de répondre aux besoins des différents utilisateurs.
Tableau récapitulatif des différents types de câble
Référence
Longueurs
TSX CBY 010K (II ≥ 02)
1 mètre
TSX CBY 030K (II ≥ 02)
3 mètres
TSX CBY 050K (II ≥ 02)
5 mètres
TSX CBY 120K (II ≥ 02)
12 mètres
TSX CBY 180K (II ≥ 02)
18 mètres
TSX CBY 280K (II ≥ 02)
28 mètres
TSX CBY 380K (II ≥ 02)
38 mètres
TSX CBY 500K (II ≥ 02)
50 mètres
TSX CBY 720K (II ≥ 02)
72 mètres
TSX CBY 1000K (II ≥ 02)
100 mètres
