Description du module d'alimentation TSX SUP 1101
(Traduction du document original anglais)

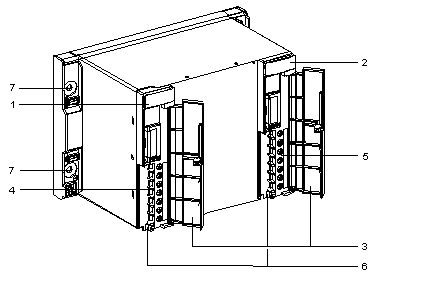

Illustration
Schéma et repères :
Tableau des repères
Le tableau suivant vous présente les descriptifs en fonction des repères du schéma ci-dessus :
Repères
Descriptif
1
Bloc de visualisation comprenant un voyant ON (orange) : allumé si l'alimentation est sous tension.
2
Bloc de visualisation comprenant un voyant 24V (vert) allumé si la tension de sortie 24 VCC est présente et correcte.
3
Volet assurant la protection des borniers.
4
Bornier à vis pour raccordement au réseau d'alimentation alternatif.
5
Bornier à vis pour raccordement de la tension de sortie 24 VCC.
6
Orifices permettant le passage d'un collier de serrage des câbles.
7
Quatre trous de fixation permettant le passage des vis M6
