Encombrement/montage des alimentations Process

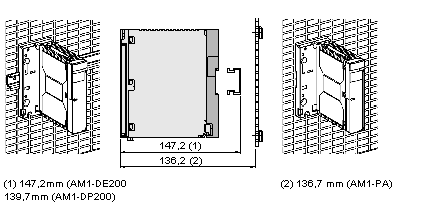

Encombrement

Illustration :

Montage sur profilé AM1-DE200 ou AM1-DP200 ou sur platine AM1-PA

Chaque module alimentation est livré, monté sur un support permettant ce type de montage.

Illustration :

Montage sur profilé AM1-D....

Effectuez les étapes suivantes :

Etapes	Action
1	Vérifiez que le module est monté sur le support.
2	Montez l’ensemble module + support sur le profilé.

Montage sur platine AM1-PA

Effectuez les suivantes :

Etape	Action
1	Démontez le module de son support.
2	Montez le support sur la platine AM1-PA.
3	Montez le module sur support.

Montage du module sur le support

Chaque module alimentation est équipé d’origine d’un support qui permet son montage directement sur profilé DIN. Ce support peut recevoir 1 ou 2 modules alimentations TSX SUP 1011 ou 1 module alimentation TSX SUP 1021/1051.

Effectuez les étapes suivantes :

Etape	Action
1	Ancrez les ergots du module dans les orifices situés à la partie basse du support.
2	Faites pivoter le module pour l’amener en contact avec le support.
3	Vissez la vis située à la partie supérieur du module pour solidariser celui-ci avec le support.

Illustration :

Montage sur rack TSX RKY...

Les modules alimentations TSX SUP 1011/1021/1051peuvent se monter à n’importe quelle position sur le rack TSX RKY.. à l’exception de la position PS réservée au module alimentation du rack. Dans ce cas, le support n’est pas utilisé et doit être démonté.

Ces modules se montent de façon identique aux modules processeurs.

Voir Comment monter les modules processeur.

NOTE : Le module alimentation du rack TSX PSY... doit être obligatoirement présent en position PS pour alimenter les modules du rack.
