Intégrés dans un PC hôte fonctionnant sous Windows 2000 ou Windows XP et qui dispose d'un bus PCI 32 bits, les processeurs Atrium gèrent à partir des logiciels de programmation l'ensemble d'une station automate constituée de racks, de modules d'entrées/sorties TOR, de modules d'entrées/sorties analogiques et de modules métiers qui peuvent être répartis sur un ou plusieurs racks connectés sur le bus X.
NOTE : Le processeur Atrium communique avec le PC dans lequel il est installé par le bus PCI. Pour cela, le pilote de communication PCIWAY 2000 or XP doit être installé.

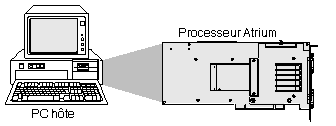

Illustration
Deux types de processeurs sont proposés pour répondre à vos différents besoins :
-
Processeur TSX PCI 204 : processeurs de capacité et de performance identique au processeur TSX P57 204,
-
Processeur TSX PCI 354 : processeur de capacité et performance identique au processeur TSX 57 354.
Caractéristiques du PC hôte
Pour recevoir un processeur Atrium, le PC hôte doit :
-
fonctionner sous Windows 2000 ou Windows XP.
-
disposer d'un bus PCI 32 bits 3 MHz (1).
-
avoir deux ou trois (2) emplacements disponibles sur le bus PCI (consécutifs et au pas de 20.32mm + 7mm) avec des espaces suffisants en hauteur et longueur.
la découpe de la carte processeur TSX PCI 57 respectant entièrement la découpe d'une carte PC PCI 32 bits.
-
répondre aux normes PCI (signaux, alimentation,...).
NOTE : Le terme de « PC hôte » recouvre un matériel de type PC industriel du groupe Schneider ou tout autre PC disponible dans le commerce ayant les caractéristiques définies ci-dessus.
(1) La fréquence de fonctionnement du bus PCI doit impérativement être supérieure à 25 MHz.
(2) 3 emplacements dans le cas où l'alimentation optionnelle 24 V est rajoutée.
