Mode de parallélisation avec optimisation de puissance
Le but de la parallélisation est d’utiliser deux modules de même référence pour fournir un courant de sortie supérieur au maximum autorisé par une seule alimentation. Le courant total est la somme des courants fournis par l’ensemble des alimentations.
L’optimisation de puissance est un système interne à l’alimentation destiné à répartir équitablement les courants entre les alimentations en parallèle. Le gain apporté est une augmentation significative de la durée de vie liée à une répartition des puissances consommées.
Spécificités en fonction de l’alimentation :
Alimentations TSX SUP 1011/1021
Le mode optimisation de puissance est obtenu en positionnant le commutateur NOR/LSH situé à l’arrière du module sur la position LSH. Pour accéder à ce commutateur, le support doit être démonté. Quand le voyant orange (LSH) est allumé, le mode est opérationnel.
Le courant fourni avec deux alimentations en parallèle est limité à :
  • 2A avec 2 alimentations TSX SUP 1011,
  • 4A avec 2 alimentations TSX SUP 1021.
L’exploitation de ce mode entraîne une précision plus faible de la tension de sortie : 24V +ou- 5% au lieu de 24 V +ou- 3% en mode normal.
Le déséquilibre des puissances sur le partage des charges peut atteindre 25% maximum.
Il est nécessaire de réaliser un raccordement spécifique pour ces types de modules.
Alimentations TSX SUP 1051/1101
Le mode optimisation de puissance ne nécessite pas de commutateur sur ces alimentations. Il est nécessaire de réaliser un raccordement spécifique pour le module TSX SUP 1051 et pour le module TSX SUP 1101.
Le courant maximum fourni avec deux alimentations en parallèle est limité à :
  • 10A avec 2 alimentations TSX SUP 1051,
  • 20A avec 2 alimentations TSX SUP 1101.
L’exploitation de ce mode n’entraîne aucune perte de précision sur la tension de sortie.
Le déséquilibre des puissances sur le partage des charges peut atteindre 15% maximum.
Redondance sur les alimentations TSX SUP 1011/1021
Principe :
Fourniture des courants nécessaires à l'application, même en cas de défaillance de l'une des alimentations.
Dans ce cas on met en parallèle les deux alimentations en réalisant les raccordements nécessaires (voir Raccordement d'alimentations TSX SUP 1011/1021).
Les alimentations sont configurées en mode optimisation de puissance.

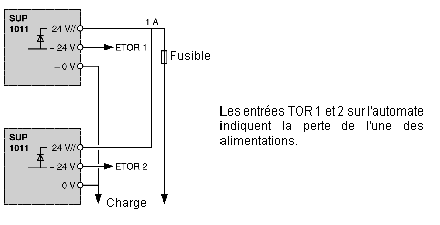

Exemple : fournit 1 A avec 2 alimentations 2 TSX SUP 1011 redondantes.
NOTE : Les alimentations TSX SUP 1051 et 1101 ne sont pas équipées de la diode série, nécessaire pour la fonction redondance.
