Introduction

Cette exemple montre comment établir la communications entre le rack M580 et un module d'interface réseau (NIM) Advantys STB NIC 2212.

Le STB NIC 2212 est un module d'interface réseau EtherNet/IP de Schneider Electric pour îlots Advantys.

Topologie réseau

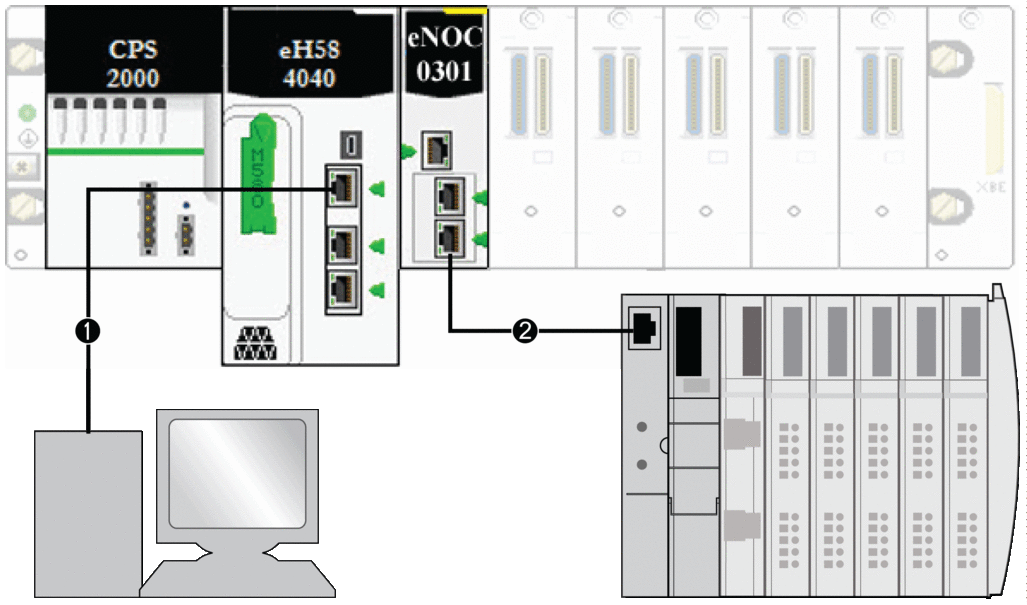

L'exemple suivant présente les équipements de réseau Ethernet utilisés dans cette configuration :

1 La CPU M580 (avec service de scrutation DIO) du rack local est connectée à un PC qui exécute le logiciel Control Expert.

2 Le module de communication Ethernet BMENOC0301/11 du rack local est connecté à un module NIM STB NIC 2212 sur un îlot Advantys.

Pour reproduire cet exemple, utilisez les adresses IP de votre configuration pour les éléments suivants :

• M580 CPU

• PC

• module de communication Ethernet BMENOC0301/11

• module d'interface réseau STB NIC 2212.
