Présentation

Un service de scrutation DIO intégré dans une CPU M580 autonome (BMEP58•0•0) ou Hot Standby (BMEH58•0•0) peut gérer des équipements distribués. Grâce à ce service, les passerelles Ethernet (maîtres Profibus et CANopen, par exemple) peuvent fonctionner de la même façon qu'un équipement distribué.

Toutes les communications de scrutation DIO ont lieu sur l'embrase Ethernet ou par le biais d'un port Ethernet.

NOTE : Les UC BMEP58•040 gèrent également les modules RIO par le biais du service de scrutation RIO, mais il est ici question du service de scrutation DIO.

Présentation du service de scrutation DIO

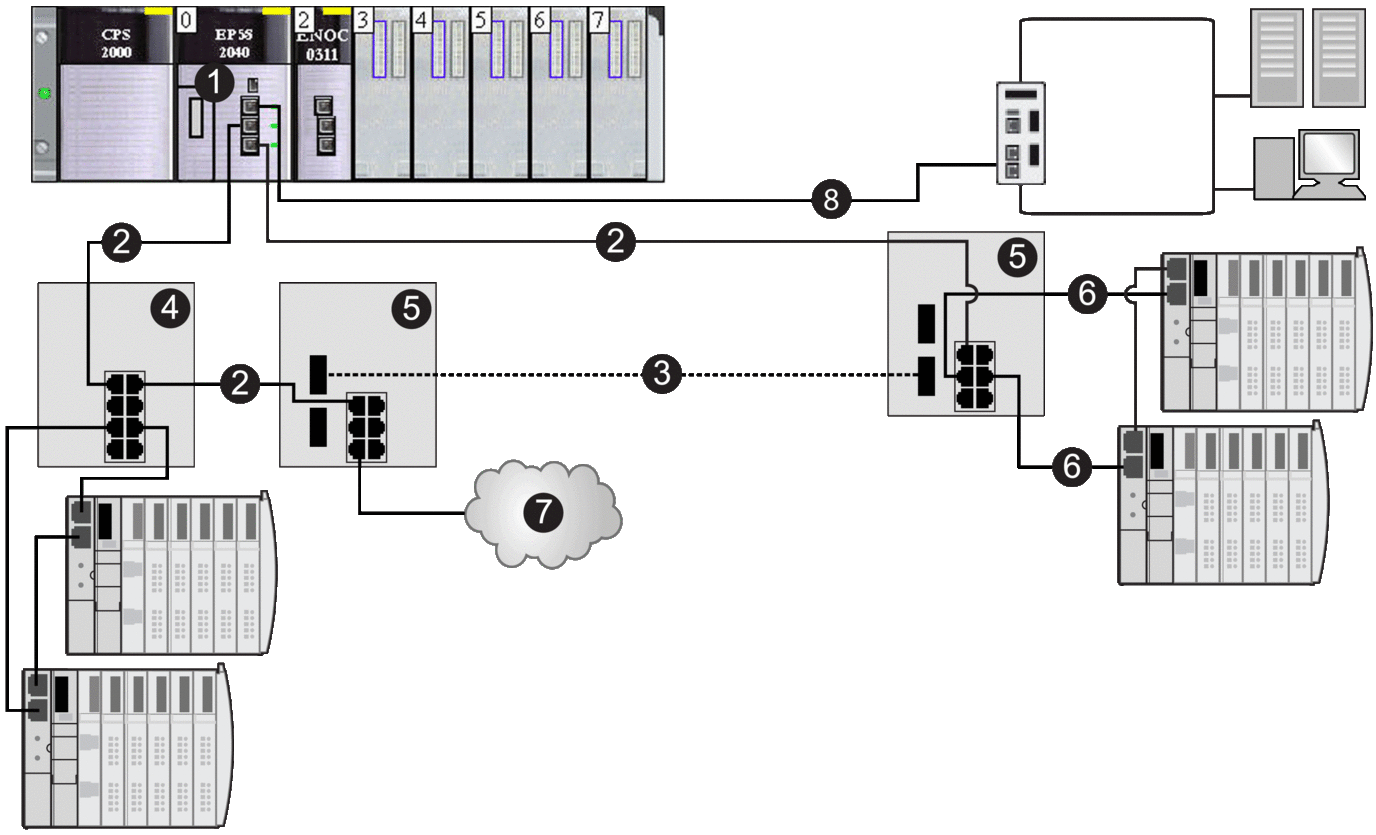

Dans cet exemple de réseau, la CPU est connectée au réseau DIO (2) et au réseau de contrôle (8).

1 CPU avec service de scrutation DIO intégré

2 Partie en cuivre de l'anneau principal

3 Partie fibre optique de l'anneau principal

4 DRS reliant un sous-anneau DIO à l'anneau principal

5 DRS configuré pour la transition cuivre-fibre et fibre-cuivre reliant un sous-anneau DIO à l'anneau principal

6 Sous-anneau DIO

7 Nuage DIO

8 CPU connectant le réseau de contrôle au système M580

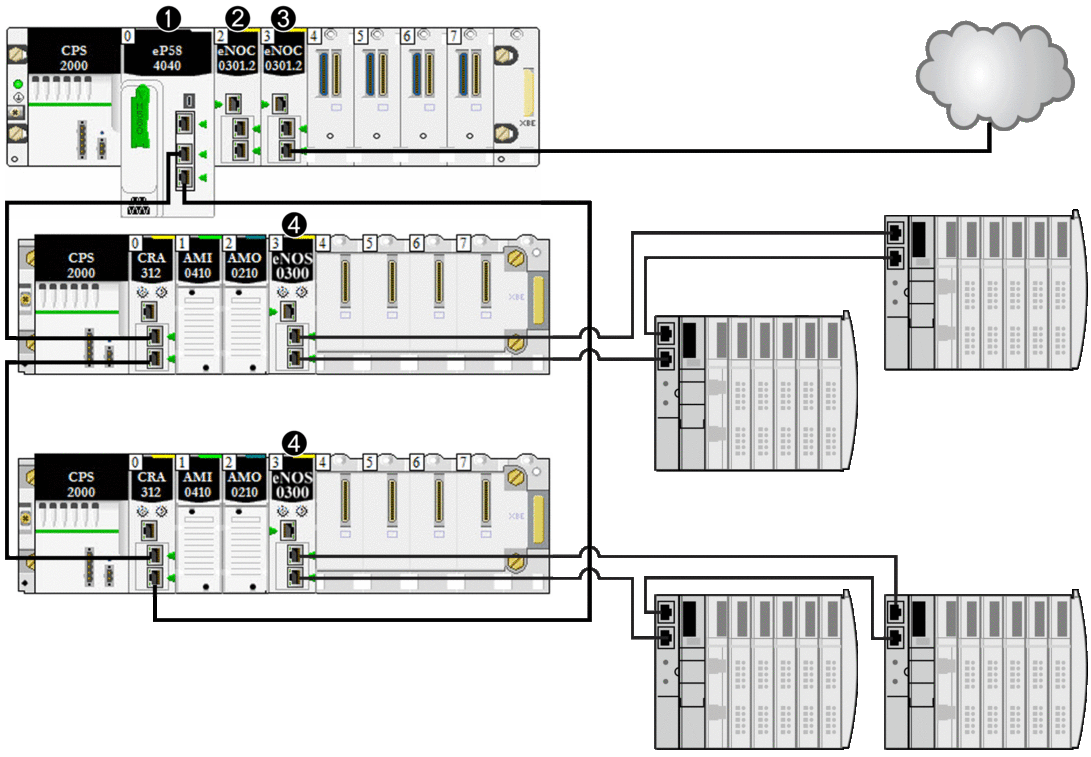

Illustration de connexions directes à l'équipement distribué :

1 Une CPU du rack principal exécute le service de scrutation d'E/S Ethernet.

2 Un module de communication Ethernet BMENOC0301/11 (connexion de l'embase Ethernet activée) gère les équipements distribués sur le réseau d'équipements.

3 Un module de communication Ethernet BMENOC0301/11 (connexion de l'embase Ethernet activée) est connecté à un nuage DIO.

4 Un module de sélection d'options de réseau BMENOS0300 est connecté à un sous-anneau DIO.
