Présentation

Utilisez la fonction ping de Control Expert pour envoyer une requête d'écho ICMP à un équipement Ethernet cible afin de déterminer :

  • si l'équipement cible est présent, et s'il l'est,

  • le temps nécessaire pour recevoir de lui une réponse en écho.

L'équipement cible est identifié par le paramétrage de son adresse IP. Saisissez des adresses IP valides dans le champ Adresse IP.

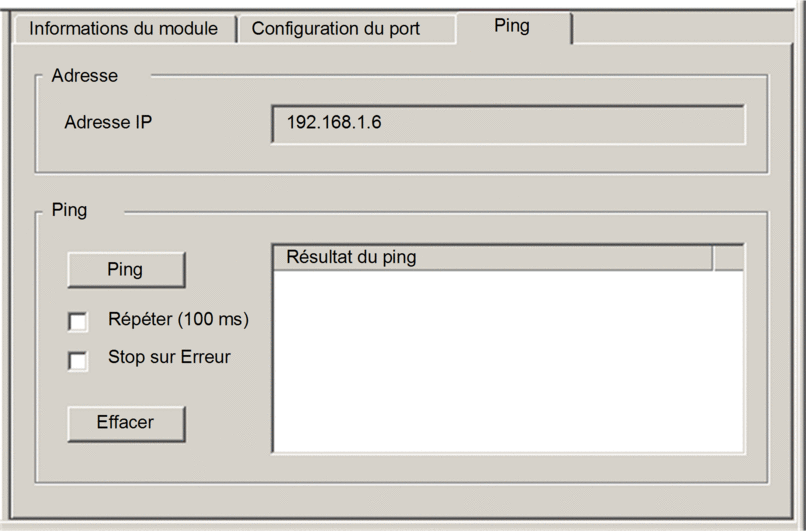

La fonction ping peut être effectuée sur la page Ping de la fenêtre Action en ligne :

Envoi d'une commande ping à un équipement réseau

Envoi d'une commande ping à un équipement réseau :

Étape

Action

1

Dans le Navigateur de DTM, sélectionnez la CPU en amont de l'équipement EtherNet/IP distant auquel vous souhaitez envoyer une commande ping.

2

Effectuez un clic droit et sélectionnez Menu Equipement > Action en ligne .

Résultat : La fenêtre Action en ligne s'affiche.

3

Dans la fenêtre Action en ligne, sélectionnez l'équipement auquel vous souhaitez envoyer un ping.

Résultat : La fenêtre affiche les pages qui contiennent des informations en ligne pour l'équipement sélectionné.

NOTE : L'ensemble spécifique de pages affichées dépend du type d'équipement sélectionné :

  • la CPU

  • un équipement distant EtherNet/IP,

  • un équipement Modbus TCP distant

4

Sélectionnez la page Ping. Pour envoyer...

  • un seul ping : décochez la case Répéter.

  • une série de ping (1 toutes les 100 ms) : cochez la case Répéter .

5

(Facultatif) Sélectionnez Stop sur erreur pour ne plus envoyer de commande ping en cas de mauvaise communication.

6

Cliquez une fois sur Ping pour démarrer l'envoi de requêtes ping.

7

Cliquez de nouveau sur Ping pour arrêter l'envoi répété si aucune erreur n'a été détectée.

8

La zone Résultat du ping affiche le résultat de la commande ping. Cliquez sur Effacer pour vider le contenu du champ Résultat du ping.
