Configuration de la messagerie explicite à l'aide de DATA

Présentation

Utilisez le bloc fonction DATA_EXCH pour configurer les messages explicites Modbus TCP et les messages explicites Ethernet/IP connectés et non connectés.

Les paramètres Management_Param, Data_to_Send et Received_Data définissent l'opération.

EN et ENO peuvent être configurés comme paramètres supplémentaires.

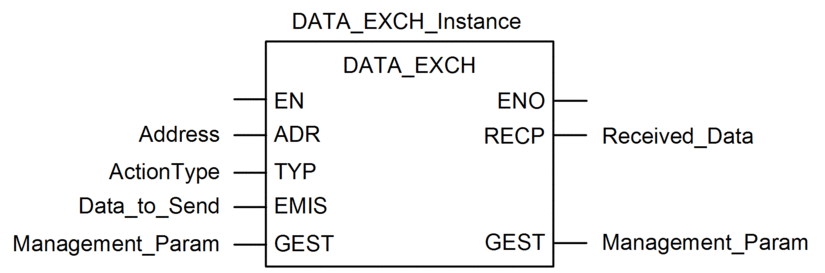

Représentation en FBD

Paramètres d'entrée

Paramètre	Type de données	Description
`EN`	BOOL	Ce paramètre est facultatif. Lorsque la valeur un est associée à cette entrée, le bloc est activé et peut résoudre l'algorithme des blocs fonction. Lorsque la valeur zéro est associée à cette entrée, le bloc est désactivé et ne peut résoudre l'algorithme des blocs fonction.
`Adresse`	Array [0...7] of `INT`	Chemin d'accès à l'équipement cible, dont le contenu varie selon le protocole du message. Utilisez la fonction `Address` comment entrée du paramètre de bloc ADR. Reportez-vous à une description du paramètre `Address` pour : les messages Ethernet/IP, les messages Modbus TCP.
`ActionType`	`INT`	Type d'action à réaliser. Pour les protocoles Ethernet/IP et Modbus TCP, ce paramètre est égal à 1 (émission suivie d'une mise en attente).
`Data_to_Send`	Array [n...m] of `INT`	La valeur de ce paramètre varie selon le protocole (Ethernet/IP ou Modbus TCP). Pour la messagerie explicite Ethernet/IP, reportez-vous à la rubrique Configuration du paramètre Data_To_Send. Pour la messagerie explicite Modbus TCP, consultez l'aide en ligne de Control Expert.

Paramètres d'entrée/de sortie

Le tableau Management_Param est local :

Paramètre	Type de données	Description
`Management_Param`	Array [0...3] of `INT`	Paramètre de gestion, composé de quatre mots.

Ne copiez pas ce tableau pendant le basculement d'une CPU primaire vers une CPU redondante dans un système de redondance d'UC. Si vous configurez un tel système, décochez la variable Echange sur l'automate redondant dans Control Expert.

NOTE : consultez la description de la gestion des données du système de redondance d'UC et du DDT T_M_ECPU_HSBY dans le document Redondance d'UC Modicon M580 - Guide de planification du système.

Paramètres de sortie

Paramètre	Type de données	Description
`ENO`	BOOL	Ce paramètre est facultatif. Lorsque vous sélectionnez cette sortie, vous obtenez également l'entrée EN. La sortie ENO est activée lorsque l'exécution du bloc fonction aboutit.
`Received_Data`	Array [n...m] of `INT`	Réponse Ethernet/IP (CIP) ou réponse Modbus TCP. La structure et le contenu dépendent du protocole utilisé.

Paramètre

Type de données

Description

ENO

BOOL

Ce paramètre est facultatif. Lorsque vous sélectionnez cette sortie, vous obtenez également l'entrée EN. La sortie ENO est activée lorsque l'exécution du bloc fonction aboutit.

Received_Data

Array [n...m] of INT

Réponse Ethernet/IP (CIP) ou réponse Modbus TCP.

La structure et le contenu dépendent du protocole utilisé.
