Directives pour le choix des câbles

Il convient de respecter les directives suivantes pour le choix des câbles utilisés dans un environnement industriel :

• Utilisez des câbles avec conducteurs direct et de retour torsadés.

• Pour les signaux de process analogiques, utiliser principalement des câbles avec des conducteurs directs et de retour torsadés et un blindage par grillage.

  Pour les signaux de process analogiques hors des bâtiments, utilisez des câbles à double blindage.

• Pour les perturbations à rayonnement haute fréquence (5-30 MHz), utilisez des câbles à blindage à grillage.

• Pour les signaux affectés par les interférences (classe 4) utilisez des câbles blindés ; assurez un blindage supplémentaire en acheminant le câble dans un tube métallique ou un chemin de câbles métallique.

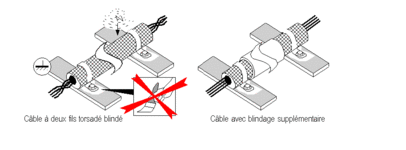

Exemple pour les signaux de classe 1

Exemples pour la mise en place de câbles pour les signaux de classe 1 (sensibles)

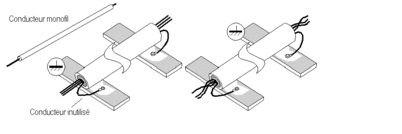

Exemple pour les signaux de classe 2

Exemples pour la mise en place de câbles pour les signaux de classe 2 (peu sensibles) :

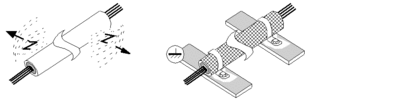

Exemple pour les signaux de classe 3

Exemples pour la mise en place de câbles pour les signaux de classe 3 (peu sujet aux interférences) :

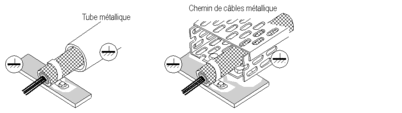

Exemple pour les signaux de classe 4

Exemples pour la mise en place de câbles pour les signaux de classe 4 (affectés par les interférences) :
