Directives générales
Il convient de respecter les directives générales suivantes en matière d'alimentation :
Des limiteurs de surtension doivent être installés au point d'entrée du câble réseau dans le bâtiment.
Les perturbations de la tension du secteur sont atténuées par l'utilisation d'un filtre secteur industriel au point d'entrée dans l'installation.
Les équipements sensibles sont protégés par l'installation de limiteurs de surtension et de coupe-circuits de surtension au point d'entrée.
Des transformateurs peuvent également être utilisés comme filtre. Pour les perturbations haute fréquence, le transformateur doit être équipé d'un blindage simple ou, encore mieux, double.
Exemple : solution pour l'alimentation
Le schéma suivant décrit une solution permettant de filtrer la tension du secteur via un transformateur à double isolation :
Directives pour la distribution dans l'installation

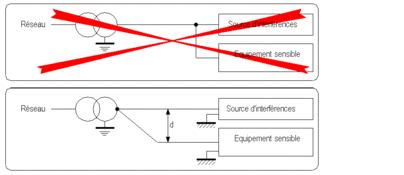

Il faut câbler l'alimentation des différents équipements en forme d'étoile à partir du point d'entrée :

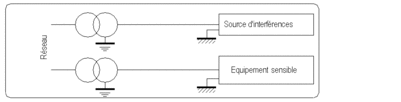

En cas d'utilisation simultanée d'équipements extrêmement sensibles et à fort niveau d'interférences au sein d'un même réseau, il convient de séparer les voies d'alimentation.
Il faut connecter les équipements à fort potentiel de perturbations le plus près possible de l'entrée et les équipements sensibles le plus loin possible de l'entrée :
