Fonctions CEM du système de mise à la masse
En matière de CEM, le système de mise à la masse assure les fonctions suivantes :
dériver les courants parasites ;
éviter les couplages ;
maintenir le blindage antiparasite à des potentiels déterminés.
Le système de mise à la masse doit répondre à ces critères sans interférer avec l'équipement et le câblage.
Influence de la masse
La masse influe sur le couplage galvanique. En cas de mise à la masse inadéquate ou de connexions incorrectes, les interférences peuvent se propager à l'ensemble de l'installation via la masse.
Compatibilité électromagnétique des systèmes de mise à la masse
Les mesures de compatibilité électromagnétique suivantes existent pour les systèmes de mise à la masse :
sélection et combinaison optimales des systèmes de mise à la masse (en forme d'étoile ou maillée) si nécessaire
pour les installations maillées : surface suffisamment réduite de la boucle entre les pièces conductrices exposées
section transversale suffisante des lignes à faible induction et à faible résistance du conducteur de masse, produisant une liaison équipotentielle efficace pour les signaux haute et basse fréquence
bonne connexion du châssis pour réduire la résistance de contact
Types de système de mise à la masse
Deux types de système de mise à la masse sont utilisés :
Type S : installation en forme d'étoile
Type M : installation maillée
Sur les installations de grande taille, les deux types de système sont combinés, car ils s'adaptent à des cas d'utilisation différents. Les avantages et inconvénients des deux systèmes sont décrits ci-après.
Système de mise à la masse de type S
Lors de la mise à la masse en étoile des communs d'alimentation, chaque commun d'alimentation à relier à la masse dans un circuit n'est connecté qu'une seule fois à la masse en un point central.

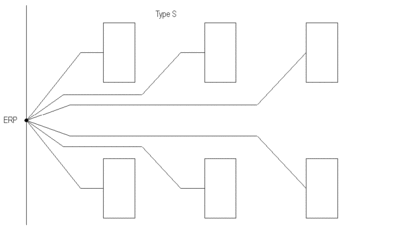

Système de mise à la masse en étoile
Avantages et inconvénients de la mise à la masse en étoile
Avantages de la mise à la masse en étoile des communs d'alimentation
En basse fréquence, aucun couplage galvanique des communs d'alimentation et aucun courant généré dans ceux-ci par les tensions induites
En basse fréquence, différence de potentiel réduite ou nulle entre la masse et le commun d'alimentation
Inconvénients de la mise à la masse en étoile des communs d'alimentation
Système de mise à la masse en étoile possible que via une isolation supplémentaire pouvant entraîner des frais importants
Couplages haute fréquence possibles
Potentiels de référence différents susceptibles d'apparaître en haute fréquence
Réorganisation isolée des châssis nécessaire par rapport au commun d'alimentation
Système de mise à la masse de type M
Lors d'une mise à la masse maillée, les communs d'alimentation sont reliés plusieurs fois au potentiel de masse. Ceci crée un système maillé.
Les connexions sont établies entre les masses des équipements, les chemins de câbles, des structures métalliques en cours de configuration ou déjà disponibles, etc. Les blindages, les conducteurs de retour des composants de filtrage, etc. sont reliés directement à ce câble.

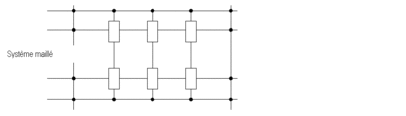

Système de mise à la masse maillé
Avantages et inconvénients de la mise à la masse maillée
Avantages de la mise à la masse maillée des communs d'alimentation
Différence de potentiel réduite pour les interférences haute fréquence au sein du système de mise à la masse
Aucune réorganisation isolée du châssis des équipements par rapport au commun d'alimentation
Inconvénients de la mise à la masse maillée des communs d'alimentation
Possibilité de couplages galvaniques entre différents circuits électriques via des courants et impédances communs, suite à la tension induite dans la boucle du conducteur
