Conversion en phase-symétrique
En cas d’impédance inégale des lignes ou des capacités de dispersion, on aboutit à une conversion en phase-symétrique. Les ratios asymétriques demandent alors une tension symétrique qui recouvre le signal utile.

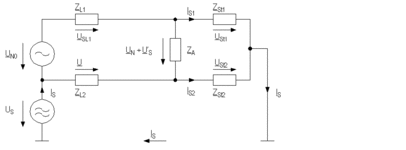

Schéma de connexion pour la conversion en phase-symétrique via des impédances de dispersion ZSt entre la circuit et la masse de référence ainsi que via différentes impédances de lignes ZL.
Signification des caractères
Caractères |
Signification |
|---|---|
UN |
Tension utile |
US |
Courant parasite sur la source d’interférences |
US’ |
La tension utile recouvre la tension parasite ; cette répartition provient de la conversion en phase-symétrique. |
Z |
Impédance (par exemple l’appareil de mesure) |
ZL 1,2 |
Différentes impédances de ligne du conducteur 1 et 2 |
ZSt 1,2 |
Impédances de diffusion |
IS |
Courant parasite |
IS1,2 |
Courants partiels dans les deux branches du circuit |
