Présentation

Pour les installations devant satisfaire aux critères de système fermé définis dans la norme EN 61131-2 (sans utilisation d'un boîtier externe) dans lesquelles un filtre de ligne externe est utilisé, le système fermé doit être protégé par un boîtier indépendant répondant aux normes de sécurité norme IEC 529, classe IP20.

Installation CA/CC

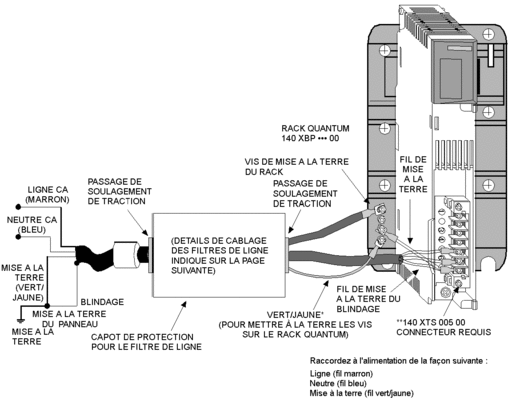

La figure suivante illustre les systèmes alimentés en CA et CC en conformité avec la norme CE des systèmes fermés.

* Un seul fil de mise à la terre est nécessaire par rack. Dans les systèmes sommables et redondants, ce fil n'est pas relié pour le filtre de ligne/l'alimentation supplémentaire.

** Les connecteurs 140 XTS 005 00 (pour les modules d'alimentation) et 140 XTS 001 00 (pour les modules d'E/S) doivent être commandés séparément

NOTE : Pour plus de détails sur les schémas de câblage, reportez-vous à la partie Modules d'alimentation Modules d'alimentation

Capot de protection

Le capot de protection doit entièrement renfermer le filtre de ligne. Les dimensions approximatives du capot sont de 12,5 x 7,5 cm. L'entrée/sortie du câble doit s'effectuer à travers des passages de soulagement de traction.

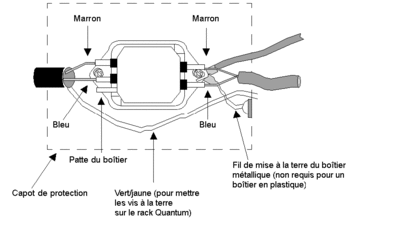

Connexions du filtre de ligne
