Généralités
Pour garantir des performances optimales, les entrées I0 à I5 sont des entrées rapides. Si l’actionneur est un contact sec, les entrées doivent être raccordées par une paire torsadée ou un câble blindé si le capteur est un détecteur de proximité à 2 ou 3 fils.
Le module intègre une protection de base standard contre les courts-circuits ou les inversions de tension. Le module ne peut toutefois pas rester longtemps opérationnel avec un défaut. Vous devez donc vérifier que les fusibles en série avec l'alimentation assurent leur rôle de protection. Ces fusibles sont à fusion rapide et d’un calibre maximum de 1 A. Le courant délivré doit être suffisant pour en assurer la fusion.
Remarque importante : câblage des sorties statiques Q0
Le point commun de l'actionneur connecté à la sortie de frein Q0 est relié à la borne 0 V de l'alimentation. Si pour une raison quelconque (mauvais contact ou arrachement accidentel, par exemple), la liaison 0 V de l’alimentation de l’amplificateur de sortie est coupée alors que la borne 0 V des actionneurs reste reliée à l'alimentation 0 V, l'amplificateur peut générer un courant de sortie en mA suffisant pour maintenir le déclenchement des actionneurs de faible puissance.
Illustration :
Connexion via TELEFAST
Si les actionneurs communs sont reliés à la barre via les points communs 200 à 215 (cavalier en position 1-2), l'alimentation du module commun ne peut pas être coupée si celle des actionneurs communs n'est pas coupée.
Raccordement par toron précâblé TSX CDP 301 / 501
Ce type de raccordement doit être réalisé avec une grande attention. Le plus grand soin est recommandé dans ce câblage, en utilisant par exemple des embouts de câble au niveau des bornes à vis. Il peut être nécessaire de doubler les connexions afin d’assurer la permanence des contacts. Lorsque l’alimentation de l'actionneur est éloignée des modules et proche des actionneurs communs, il peut se produire une rupture accidentelle de la liaison entre ces derniers et la borne 0 V du ou des modules.

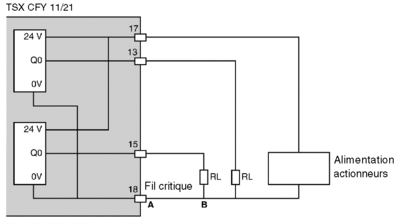

Illustration :
La rupture du tronçon d’alimentation entre A et B peut provoquer la mise hors service des actionneurs RL. Dans la mesure du possible, doublez les raccordements de l'alimentation 0 V aux modules.

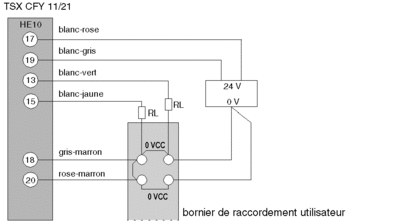

Raccordement par toron précâblé TSX CDP 301 / 501 :
