Généralités
Les sorties TOR des modules de pesage permettent de déclencher des actions sur le franchissement du seuil. Cette fonction est utilisée dans l'application de "doseuse".

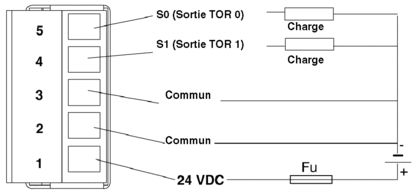

Les sorties TOR sont connectées à l'aide d'un bornier à vis :
Les sorties communes 2 et 3 sont reliées par la carte.
Caractéristiques des sorties TOR
Le tableau suivant présente les caractéristiques des sorties TOR du module TSX ISP Y100/101 :
Sortie TOR |
Caractéristiques |
|---|---|
Nombre de voies |
2 |
Type |
Transistors A |
Temps de réponse |
Discrimination de 1 ms. Le point où le seuil entre deux mesures est atteint est calculé par l'interpolation en millisecondes. |
Tension d'alimentation nominale |
24 V |
Tension d'isolement |
1 500 Veff |
Courant maximum |
500 mA |
Protection |
Inversion de polarité et court-circuit Prévoir un fusible sur les pré-actionneurs +24 V |
Protection
Les sorties sont protégées par une mise à la terre galvanique.
Chacune des deux voies de sortie est protégée contre :
les courts-circuits et surcharges ;
les inversions de polarité.
