Principe

Il est souhaitable de plaquer toute liaison contre des structures équipotentielles de masse afin de bénéficier de l'effet protecteur HF.

L'utilisation de chemins de câbles conducteurs permet d'obtenir un niveau de protection satisfaisant dans la plupart des cas. Vois devez au minimum vous assurer que les câbles de liaisons inter ou intra bâtiments sont reliés à la masse : câble de terre ou chemin de câbles.

Pour les liaisons internes aux armoires et aux machines, les câbles doivent systématiquement être plaqués contre la tôle.

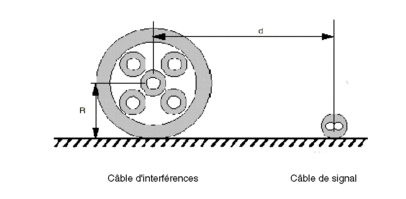

Pour conserver un effet protecteur correct, il est conseillé de respecter une distance entre les câbles supérieure à 5 fois le rayon "R" du plus gros d'entre eux :

Positionnement des câbles
