Présentation
Récemment revus pour répondre aux nouvelles normes Interbus sur l'immunité au bruit électrique, les produits Momentum ont été modifiés et intègrent une vis de mise à la terre supplémentaire. Cette deuxième vis de mise à la terre est disponible avec tous les nouveaux produits Momentum ou les produits Momentum mis à niveau. A l'heure actuelle, quatre adaptateurs de communication ont été mis à niveau. Il s'agit des adaptateurs suivants :
Adaptateur de communication Momentum Interbus (170 INT 110 03), prenant en charge les fonctions de diagnostic d'un maître Interbus de génération 4, et conforme à la certification Interbus, de version 2
Adaptateur de communication Momentum Ethernet (170 ENT 110 01), de version 2
Adaptateur de communication Momentum Ethernet (170 ENT 110 02), de version 1
Adaptateur de communication Momentum FIPIO (170 FNT 110 01), de version 2
Ces adaptateurs de communication contiennent un nouveau système de mise à la terre, à l'origine requis pour répondre à la norme Interbus révisée sur l'immunité au bruit électrique (capacité à réussir un test de transmission par salves transitoire rapide électrique de 2,2 kV). Ce système de mise à la terre comprend une cheville mâle/femelle et une vis dans l'adaptateur de communication, reliée à un écrou-cheville de mise à la terre fixe sur le circuit imprimé sur des modules d'E/S Momentum sélectionnés.
Modules d'E/S Momentum
Les modules d'E/S Momentum comprennent le montage écrou-cheville de mise à la terre fixe. La cheville mâle/femelle et les vis de mise à la terre se trouvent dans les adaptateurs de communication reconçus.
Nom |
Description |
|---|---|
170 AAI 030 00 |
Module d'entrée analogique différentiel à 8 voies |
170 AA1 140 00 |
Module analogique d'entrée mono à 16 voies |
170 ADI 340 00 |
Module d'entrée 16 points 24 V cc |
170 ADI 350 00 |
Module d'entrée 32 points 24 V cc |
170 ADM 350 10 |
Module 16 entrées/ 16 sorties 24 V cc |
170 ADM 350 11 |
Module d'entrée / de sortie 16 points 24 VCC - réponse rapide |
170 ADM 350 15 |
Module d'entrée / de sortie 16 points 24 VCC - bas véritable |
170 ADM 370 10 |
Module à 2 ampères 16 entrées/ 8 sorties 24 V cc |
170 ADM 390 10 |
Module 16 entrées / 12 sorties 24 VCC - avec surveillance |
170 ADM 390 30 |
Module 10 entrées 24 VCC / 8 sorties relais |
170 ADM 390 31 |
Module 10 entrées 24 VCC / 8 sorties relais (24 VCC) |
170 ADM 850 10 |
Module de sortie 16 points de 10 à 60 V cc |
170 ADO 340 00 |
Module de sortie 16 points 24 V cc |
170 ADO 350 00 |
Module de sortie 32 points 24 V cc |
170 ADO 830 30 |
Module 6 sorties à relais |
170 AEC 920 00 |
Module compteur rapide |
170 AMM 090 00 |
Module 4 entrées / 2 sorties analogiques - 4 entrées / 2 sorties numériques |
170 AMM 090 01 |
Module d'entrée analogique 4 points / de sortie 2 voies 12 VCC |
170 AMM 110 30 |
Module 2 entrées / 2 sorties analogiques - 16 entrées / 8 sorties numériques |
170 ANR 120 90 |
Module 6 entrées / 4 sorties analogiques - 8 entrées / 8 sorties numériques |
170 ANR 120 91 |
Module 6 entrées / 4 sorties analogiques - 8 entrées/sorties numériques 10/10 V |
170 ARM 370 30 |
Module d'alimentation 120 V ca, 10 entrées/ 8 sorties 24 V cc |
Outils requis
Le seul outil requis pour installer la vis de mise à la terre est un tournevis cruciforme PZ 2. Le couple maximum recommandé sur la vis de mise à la terre est de 0,5 Nm (4.4 in/lb).
Installation
| ATTENTION | |
|---|---|
RISQUE DE DETERIORATION DU MODULE Lorsque vous utilisez la nouvelle version des modules
d'E/S ci-dessus avec n'importe quel adaptateur de communication ou
de processeur qui ne possède pas la fonction "seconde vis de
terre", n'installez pas la cheville dans le montage écrou-cheville
de mise à la terre fixe sur la carte à circuits imprimés
du module d'E/S. La cheville risque de toucher certains composants
de l'adaptateur, pouvant provoquer la défaillance d'une opération
ou du produit. Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels. | |
Pour installer la vis de mise à la terre, suivez les instructions ci-après. Pour connaître l'emplacement de la vis, reportez-vous au schéma ci-après.
Etape |
Action |
|---|---|
1 |
Installez la cheville dans le montage écrou-cheville de mise à la terre fixe fileté, qui se trouve sur le circuit imprimé du module d'E/S. |
2 |
Emboîtez l'adaptateur de communication sur le module d'E/S. Suivez la même procédure que pour tous les autres produits Momentum. (Pour plus d'informations sur les adaptateurs de communication, reportez-vous au manuel Embase d'E/S Modicon Momentum Guide de l'utilisateur (870 USE 002). |
3 |
Insérez la vis de mise à la terre à travers la partie supérieure de l'adaptateur de communication. |

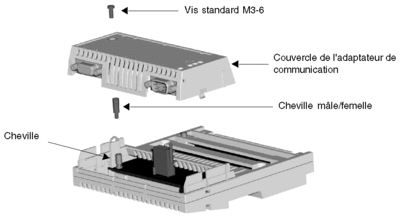

Installation de la vis de mise à la terre :
Compatibilité amont
Les modules d'E/S ci-dessus peuvent également être utilisés avec n'importe quel adaptateur ou processeur de communication Momentum ne comprenant pas la vis de mise à la terre.
