Sélection du module Ethernet Quantum NOE

Description générale

Après la configuration de la communication Ethernet, configurez les paramètres du module Ethernet.

Lors de la sélection de la famille, toutes les options correspondantes de configuration du module de communication s'affichent automatiquement. Les services du module permettent de paramétrer les valeurs suivantes :

Paramètre	Description
Non	Réglage désactivé.
Oui	Réglage activé. Les paramètres sont définis à l'aide de la fenêtre du menu Control Expert.
Web	Réglage activé. Les paramètres sont définis à l'aide des pages Web NOE configurées. Control ExpertLa fenêtre du menu est désactivée. Remarque : non disponible pour toutes les familles de modèles.

NOTE : la disponibilité des paramètres représentés peut varier en fonction de la famille de modèles sélectionnée.

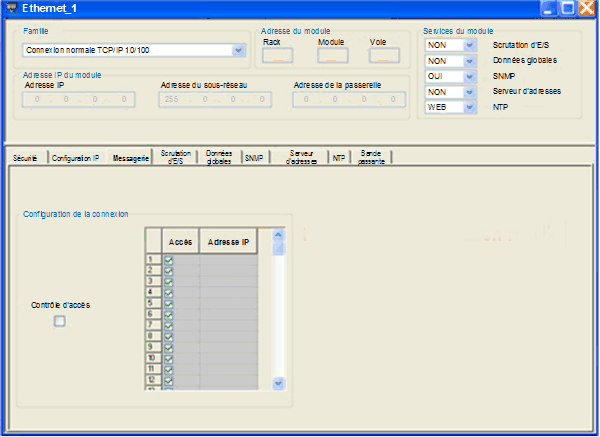

La capture d'écran ci-dessous présente en exemple la fenêtre menu pour le module Ethernet NOE (connexion régulière TCP/IP 10/100).

Description des paramètres :

Paramètre	Description
Famille	Réglages du module Ethernet Quantum NOE
Adresse du module	Non utilisé
Services du module	Pour plus d'informations sur les options de configuration des services du module, voyez plus haut.
Adresse IP du module	Présentation des paramètres d'adresse IP.

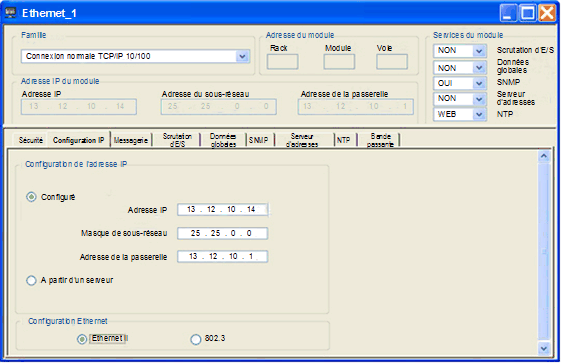

Après sélection de la famille Connexion régulière TCP/IP 10/100, la zone suivante apparaît. La figure indique également les services activés du module.

NOTE : la disponibilité des onglets représentés peut varier en fonction de la famille de modèles sélectionnée.

Après sélection de l'option Oui dans les services du module, l'onglet correspondant au module est activé.
