Temps de réponse du scrutateur d'E/S : Entrée distante vers sortie distante
Traduction de la notice originale
A propos de nous
Configuration de la mesure

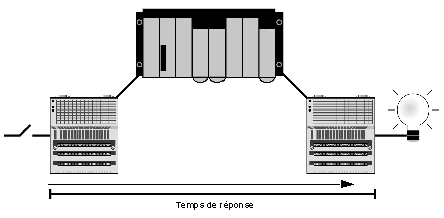

La série de courbes ci‐dessous illustre les temps de réponse de l'automate Quantum lorsqu'un signal est envoyé à partir d'un module d'entrée distante vers un module de sortie distante via un automate Quantum :
Le signal est :
1 déclenché par un module d'entrée Momentum avec un temps de réponse de ~2 ms. 2 scruté dans l'automate Quantum à une période de répétition de 0 ms. 3 copié vers une autre variable interne dans l'automate. 4 écrit dans un module de sortie Momentum avec un temps de réponse de ~2 ms.
140 CPU 434 12A avec le module 140 NOE 771 x1
140 CPU 434 12A avec un module NOE 771 x1 (v3.3) a été utilisé pour les mesures suivantes :

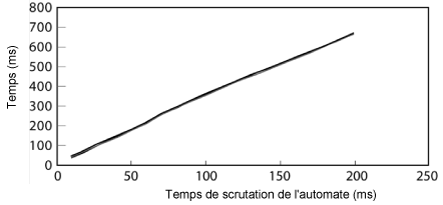

Le tracé montre quatre droites représentant le nombre d'équipements scrutés :
Il n'est pas possible de distinguer les quatre droites à cette échelle car les temps de réponse sont similaires. Vous pouvez remarquer la similarité dans le tableau de données suivant à partir duquel le graphique ci‐dessus a été tracé :
Nombre d'équipements à scruter
Délai entre l'entrée de l'équipement scruté et la sortie de l'équipement scruté (ms)
434 12A + NOE 771 x1 (v3.3)
temps de scrutation de 10 ms
temps de scrutation de 20 ms
temps de scrutation de 50 ms
temps de scrutation de 100 ms
temps de scrutation de 200 ms
1 équipement
41
73
179
358
665
8 équipements
42
75
180
360
666
16 équipements
44
77
182
361
668
32 équipements
46
79
185
364
671
140 CPU 65 150 avec le module NOE 771 x1 (v3.3)
140 CPU 65 150 avec un module NOE 771 x1 (v3.3) a été utilisé pour les mesures suivantes :

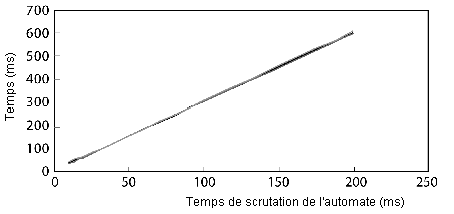

Le tracé montre quatre droites représentant le nombre d'équipements scrutés :
Il n'est pas possible de distinguer les quatre droites à cette échelle car les temps de réponse sont similaires. Vous pouvez remarquer la similarité dans le tableau de données suivant à partir duquel le graphique ci‐dessus a été tracé :
Nombre d'équipements à scruter
Délai entre l'entrée de l'équipement scruté et la sortie de l'équipement scruté (ms)
65150 + NOE 771x1 (v3.3)
temps de scrutation de 10 ms
temps de scrutation de 20 ms
temps de scrutation de 50 ms
temps de scrutation de 100 ms
temps de scrutation de 200 ms
1 équipement
35
61
153
302
602
8 équipements
36
62
154
303
603
16 équipements
38
64
155
305
606
32 équipements
40
66
157
307
609
