Choix de l'automate Ethernet Modicon Quantum avec Control Expert

Description générale

Après la configuration de la communication Ethernet, configurez les paramètres du module Ethernet.

Lors de la sélection de la famille, toutes les options correspondantes de configuration du module de communication s'affichent automatiquement. Les services du module permettent de paramétrer les valeurs suivantes :

Paramètre	Description
Non	Réglage désactivé.
Oui	Réglage activé. Les paramètres sont définis à l'aide de la fenêtre du menu Control Expert.

NOTE : Les réglages disponibles affichés dépendent de la famille sélectionnée.

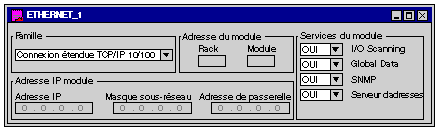

La capture d'écran représente une fenêtre du menu du module Ethernet CPU 651 x0 (connexion étendue TCP/IP 10/100).

Description des paramètres :

Paramètre	Description
Famille	Réglages du module Ethernet Modicon Quantum avec Control Expert.
Adresse du module	Non utilisé.
Services du module	Pour plus d'informations sur les options de configuration des services du module, voyez ci–dessus.
Adresse IP du module	Vue d'ensemble des paramètres d'adresse IP définis.

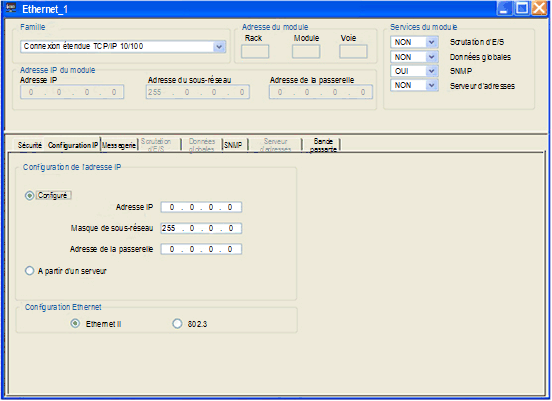

Après sélection de la famille Connexion étendue TCP/IP 10/100, le masque suivant apparaît. La figure indique également les services activés du module.

NOTE : la disponibilité des onglets représentés peut varier en fonction de la famille de modèles sélectionnée.

Après sélection de l'option Oui dans les services du module, l'onglet correspondant au module est activé.
