Grâce au service de notification par message électronique, les projets faisant intervenir des automates peuvent signaler des alarmes ou des événements. L'automate surveille le système et crée de manière automatique une alerte par message électronique pour les données, alarmes et/ou événements. Les destinataires du message sont situés au niveau local ou distant.
-
Les messages sont créés à l'aide du bloc fonction MSTR sur la base d'événements ou de conditions prédéterminés.
-
Le message électronique est constitué d'un en-tête prédéterminé, de variables et de texte (238 octets maximum) et est envoyé directement depuis le système automate vers le serveur de messagerie local.
-
Les en-têtes de message contiennent des éléments prédéterminés communs, dont la liste des destinataires, le nom de l'expéditeur et l'objet, pouvant être mis à jour par un administrateur autorisé.
Types de système de messagerie électronique
Le protocole SMTP propose deux méthodes pour l'émission des messages électroniques:
-
Connexion directe
-
Système de relais
|
Mécanisme
|
Condition
|
Résultat
|
|
Connexion directe
|
L'émetteur et le récepteur sont connectés au même service de transport.
|
Les messages électroniques sont envoyés à l'hôte.
|
|
Système de relais
|
L'émetteur et le récepteur NE sont PAS connectés au même service de transport.
|
Les messages électroniques sont relayés d'un serveur à un autre.
Pour relayer des messages, le serveur SMTP doit disposer des adresses suivantes :
-
Hôte cible
-
Boîte aux lettres cible
|
Client du service de messagerie

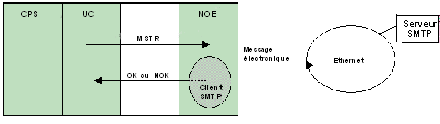

Le module Ethernet Quantum inclut un client SMTP. Lorsque le module reçoit une requête spécifique du projet, il envoie un message électronique au serveur de messagerie.
Modes de fonctionnement et envoi de requêtes
Dans la mesure où les requêtes de messages électroniques sont envoyées par le projet, un automate ne peut pas envoyer de message électronique lorsqu'il est arrêté ou en train de charger un projet. Dès l'instant où l'automate passe en mode RUN, le bloc fonction envoie une requête lors du premier cycle du projet.
Les compteurs de diagnostics sont remis à 0 après une mise sous tension, le chargement d'un projet ou la reconfiguration du service de messagerie.
