Liaisons entrantes distantes LES120/LFS120
(Traduction du document original anglais)
A propos de nous
Présentation
Il y a deux types de liaisons dans les configurations avec liaison d'E/S entrante distante :
La récupération de ce type de liaison distante par le coupleur TSX ESY 007 est possible si la configuration de base est modifiée comme indiqué ci-dessous.

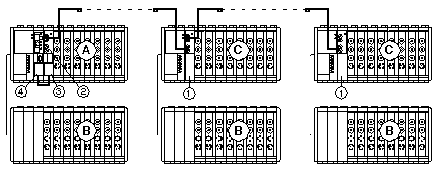

Configuration optique avant configuration :
Illustration :
Définitions :
Code
Définition
A
Bac de base d'automate
B
Bac d'entrées/sorties d'extension directe :
C
Bac d'extension d'entrées/sorties directe optique distante :
1
Module de chaînage optique TSX LFS 200
2
Module liaison entrante optique TSX LFS 120
3
Module TSX LES 70
4
Module TSX LES 74/75

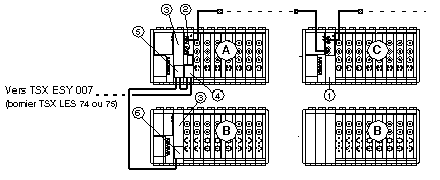

Configuration optique après mise à niveau :
Illustration :
Définitions :
Code
Définition
A
Bac de base d'automate
B
Bac d'entrées/sorties d'extension directe :
C
Bac d'extension d'entrées/sorties directe optique distante :
1
Module de chaînage optique TSX LFS 200
2
Module liaison entrante optique TSX LFS 120
3
Module TSX LES 20
4
Module TSX LES 70
5
Module TSX LES 62
6
Module TSX LES 61
La configuration de l'architecture de liaison électrique est la même que pour la liaison fibre optique ci-dessus.
NOTE : La longueur maximale autorisée pour le câble TSX CBC entre le module ESY 007 et le coupleur TSX LFS 120 ou TSX LES 120 est de 3 m.
NOTE : Le bornier TSX LES 70 est remplacé par un bornier TSX LES 71 pour connecter le module TSX LES 20 du rack 0 par le bornier TSX LES 62. Si le rack 0 n'est pas récupéré, utilisez le bornier TSX LES 70.
Ordre d'installation des modules
Il est obligatoire de relier d'abord le module TSX ESY 007 au module TSX LFS 120 puis au module TSX LES 20 et d'installer les modules dans cet ordre :
1
TSX LES 75
2
TSX LES 71
3
TSX LES 62
