Une interface métier intégrée ou l’ajout d’un module enrichit automatiquement le projet d’objets langage permettant de programmer cette interface ou ce module.
Ces objets correspondent aux images des entrées/sorties et informations logicielles du module ou de l’interface intégrée métier.
Les entrées (%I et %IW) du module sont mises à jour dans la mémoire automate en début de tâche, l’automate en RUN ou STOP.
Les sorties (%Q et %QW) sont mises à jour en fin de tâche, uniquement lorsque l’automate est en RUN.
NOTE : Lorsque la tâche est en STOP, les sorties sont maintenues à leur dernière valeur.

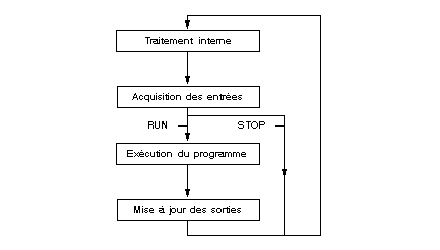

Le graphe ci-dessous illustre le cycle de fonctionnement relatif à une tâche automate (exécution cyclique).
