Architecture du module TSX ESY 007
(Traduction du document original anglais)
A propos de nous
Présentation
Le coupleur TSX ESY 007 fonctionne selon le mode maître/esclave. Le maître commande seul les échanges sur le bus.
Le module intègre des champs de données qui permettent de gérer des listes de modules Série 7 et les images des données d'entrées/sorties.
Illustration de l'architecture

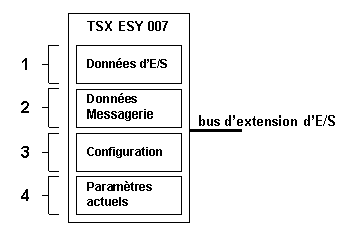

La figure ci-dessous présente l'architecture du coupleur TSX ESY 007.
Description des éléments constitutifs
Le tableau ci-dessous présente les différents éléments constituant l'architecture du coupleur TSX ESY 007.
Repère
Elément
Description
1
Données d'E/S
Images des E/S des 16 racks de 8 emplacements.
2
Données Messagerie
Image des Messages à destination des modules Série 7.
3
Configuration
Ce champ contient tous les codes des modules d'E/S Série 7 configurés sur le bus d’extension d’E/S.
4
Paramètres actuels
Image des paramètres de tous les modules et racks Série 7.
