Installation
(Traduction du document original anglais)

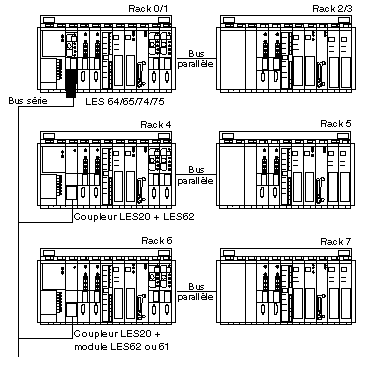

Un automate TSX Série 7, en version V3, V4 et V5, est composé de 2 racks principaux numérotés 0/1 et 2/3 et de 12 racks d'extension numérotés de 4 à 15.
Les deux racks principaux sont reliés par un bus parallèle alors que les racks d'extension sont reliés à l'UC par un bus série. Chaque extension directe est reliée à son rack d'extension principale par un bus parallèle.
Illustration
Le coupleur TSX LES 20 Série 7 gère les échanges avec l'UC TSX 7. Il transforme les informations d'E/S qu'il reçoit sur le bus série en informations sur le bus parallèle des racks d'extension. Le coupleur LES20 Série 7 possède, par l'intermédiaire d'un boîtier de connexion TSX LES 61//62, une adresse représentant l'adresse du rack d'extension qu'il gère.
Cas particuliers d'architecture
La solution de mise à niveau offerte par le coupleur TSX ESY 007 permet de substituer les racks 0/1 et 2/3 par un rack Premium et de conserver les racks d'extension Série 7. La récupération des racks 0/1 et 2/3 est également possible. Dans ce cas, le rack Premium sera ajouté en tête de la configuration d'E/S.
Illustration

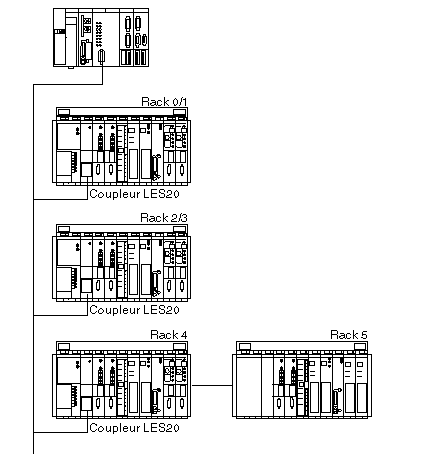

Dans l'illustration ci-dessous, le processeur TSX Série 7 du rack 0/1 a été remplacé par un coupleur TSX LES 20. Un coupleur TSX LES 20 a été installé dans l'emplacement M du rack 2/3 ainsi qu'une alimentation. Ces deux coupleurs ont été connectés au bus d'extension d'E/S par deux borniers de raccordement TSX LES 62.
Le bornier TSX LES 65 existant et branché auparavant sur le processeur TSX Série 7 est maintenant branché sur le connecteur en face avant du coupleur TSX ESY 007.
Le programme applicatif du processeur TSX Série 7 en PL7-3 a été migré vers Control Expert à l'aide des convertisseurs PL7-3/PL7 Pro et PL7 Pro/Control Expert.
