Présentation physique
(Traduction du document original anglais)
A propos de nous
Description
Le module TSX ESY 007 se présente sous la forme d'un module au format double emplacement.

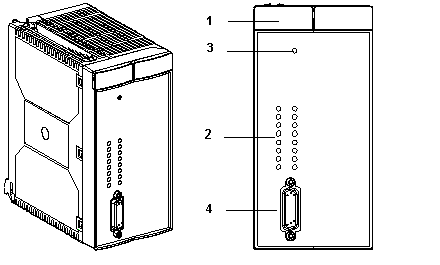

Illustration :
Le tableau ci-dessous présente les différentes parties du module :
Numéro
Description
1
Bloc de visualisation comprenant 4 voyants d'état indiquant les modes de fonctionnement du module :
  • RUN (vert) : allumé, fonctionnement normal,
  • ERR (rouge) : allumé, une erreur a été détectée,
  • I/O (rouge) : allumé, une erreur d'entrées/sorties a été détectée sur un bus d'extension d'E/S.
2
Bloc de visualisation comprenant 16 voyants (0 à F) qui permettent le diagnostic des racks présents sur le bus d'extension d'E/S.
3
Bouton de réinitialisation.
4
Connecteur D Sub 26 broches haute densité pour branchement au bus d'extension d'E/S. Celui-ci reçoit les borniers de raccordement TSX LES 64/65/74/75.
