Le type de câble nécessaire dépend du type de module esclave utilisé :
-
Pour les LES20 : câble TSX CBC xxx pour une liaison locale entrante.
-
Pour les LFS120 et LFS121 : câble TSX CBD xxx pour une liaison en fibre optique.
-
Pour les LES120 : câble TSX CBxxx pour une liaison entrante distante.
Installés en tête de bac TSX Série 7, ils dialoguent avec le module TSX ESY 007 et pilotent les modules TSX Série 7 présents sur leur rack principal et d'extension directe (facultatif).

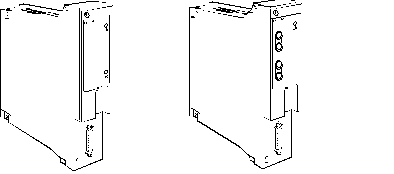

Exemples illustrant les modules esclaves LES20 et LFS120 :
Les borniers de raccordement
Les borniers de raccordement réalisent le chaînage entre les câbles et les modules esclaves TSX LES20. Ils permettent de coder l'adresse du rack TSX Série 7 sur le bus LES20.
Côté TSX ESY 007, on utilise principalement les références TSX LES 64, 65, 74 et 75.
Côté rack Série 7, on utilise principalement les références TSX LES 61, 62, 70 et 71.
Illustration :
Le maître du bus d'extension d'E/S gère la totalité des échanges de données sur le bus.

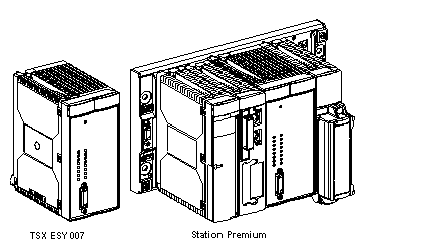

Dans une station automate Premium, il est possible d'intégrer le coupleur TSX ESY 007 pour la gestion du bus d'extension d'E/S.
